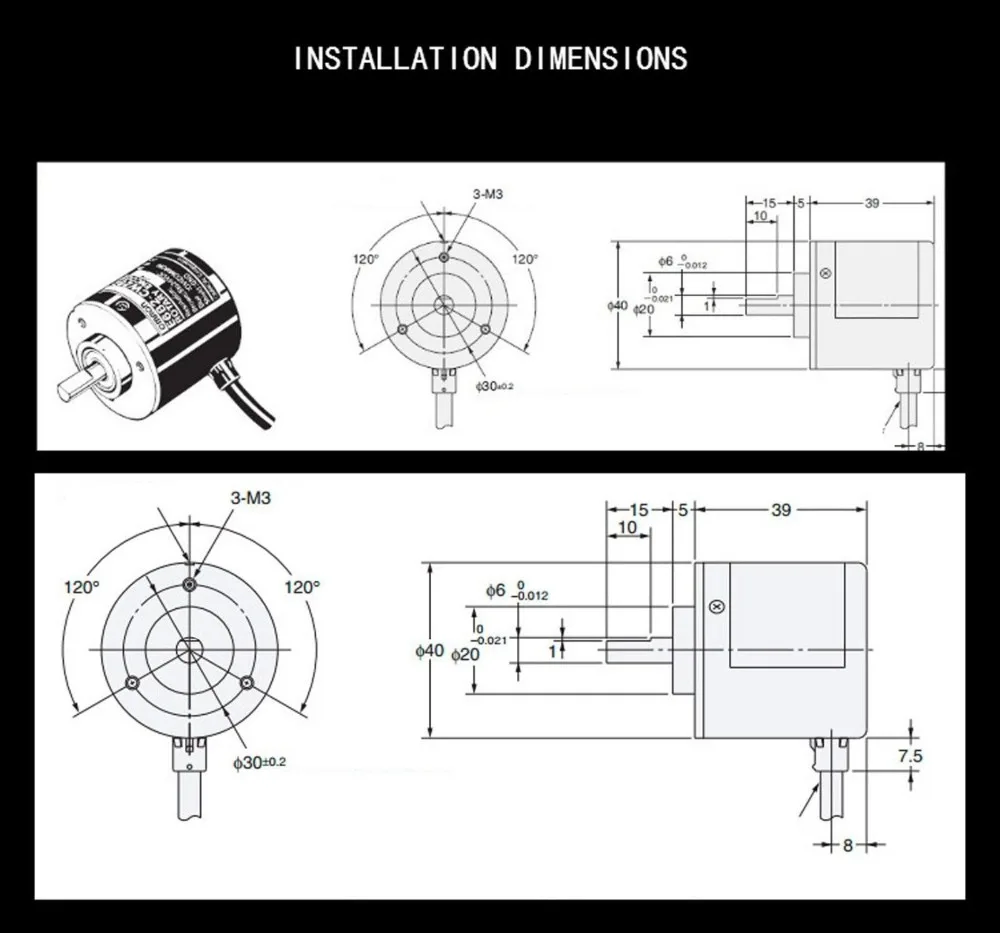

Rotativo Interruptor Codificador Rotativo Óptico 524v E6b2-cwz6c E6b2-cwz5b E6b2-cwz1x E6b2-cwz5g E6b2-cwz3e E6b2cwz6c E6b2cwz1x E6b2cwz3e

Codificação do método

Incremental

Tensão alimentação

12 VDC -10% a 24 VDC + 15% (ondulação (p-p): 5% Max.)

Consumo atual

100mA DC Max.

Corrente do Inrush

Corrente: aprox. 9 A (Tempo: aprox. 0,3 ms)

Resolução (tipo turno único)

10 P/R DO 2500P/R

Fases do output

A, B e Z

Control output (Output type)

Saída do coletor aberto PNP

Controle a saída (carga atual)

35 mA Max. (fonte atual)

Controle a saída (tensão residual)

(DC) 0.4 V Max. (corrente de carga: 35mA Max.)

Começando o ponto posicional

Equipado

Carregar alimentação tensão

Máximo 30 VCC.

Max. frequência resposta

50 kHz

Fase diferença na saída

90 DEG -45 a + 45 DEG

Tempos da ascensão e queda da saída

Tempo de subida de saída: 1 nós Max.
Tempo de queda de saída: 1 nós Max.
(Comprimento do cabo: 2m, fonte atual: 10mA)

Começando o torque

Temperatura ambiente: 0.98 mN.m Max.

Momento de inércia

1 * 10-6kg.m2 Máximo.

Carga do eixo

Radial: 30 N
Impulso: 20 N

Max. rotação admissível

6000 r/minuto

Esperança vida mecânica

100 milhões rotações Min.

Circuito protetor

Output a proteção do curto-corte
Alimentação reverce proteção polaridade

Temperatura ambiente

Funcionamento: -10 a 70 CEL
Armazenamento: -25 a 85 CEL
(Sem gelo ou condensação)

Humidade ambiente

Funcionamento: 35 a 85% RH
Armazenamento: 35 a 85% HR
(Sem condensação)

Resistência do isolamento

20 M OHM Min. em 500 VDC entre as peças carregadas e o caso

Força dielétrica

500 VAC a 50/60Hz durante 1 minuto entre as peças carregadas e a caixa

Resistência a vibrações

10 a 500Hz, 2mm ou 150m/s2 amplitude dupla por 11 min 3 vezes cada uma nas direções X, Y e Z

Resistência a choques

1000m/s2 por 3 vezes cada nas direções X, Y e Z

Grau de proteção

IEC60529: IP50

Norma aplicável (Directiva CE (Directiva EMC))

IME: EN50081-2
Caixa Emissão: EN55011 Grupo 1 classA
Emissão AC rede: EN55011 Grupo 1 classA
Imunidade ESD: IEC61000-4-2
Imunidade RF-interferência: IEC61000-4-3
Imunidade Explosão: IEC61000-4-4
Marcação CE: Equipado

Método Conexão

Modelos pré-cablados (Comprimento do cabo: 0,5 m)

Material (caso)

ABS

Material (corpo)

Alumínio

Material (eixo)

SUS420J2

Peso (estado embalado)

Aprox. 100g

Acessórios

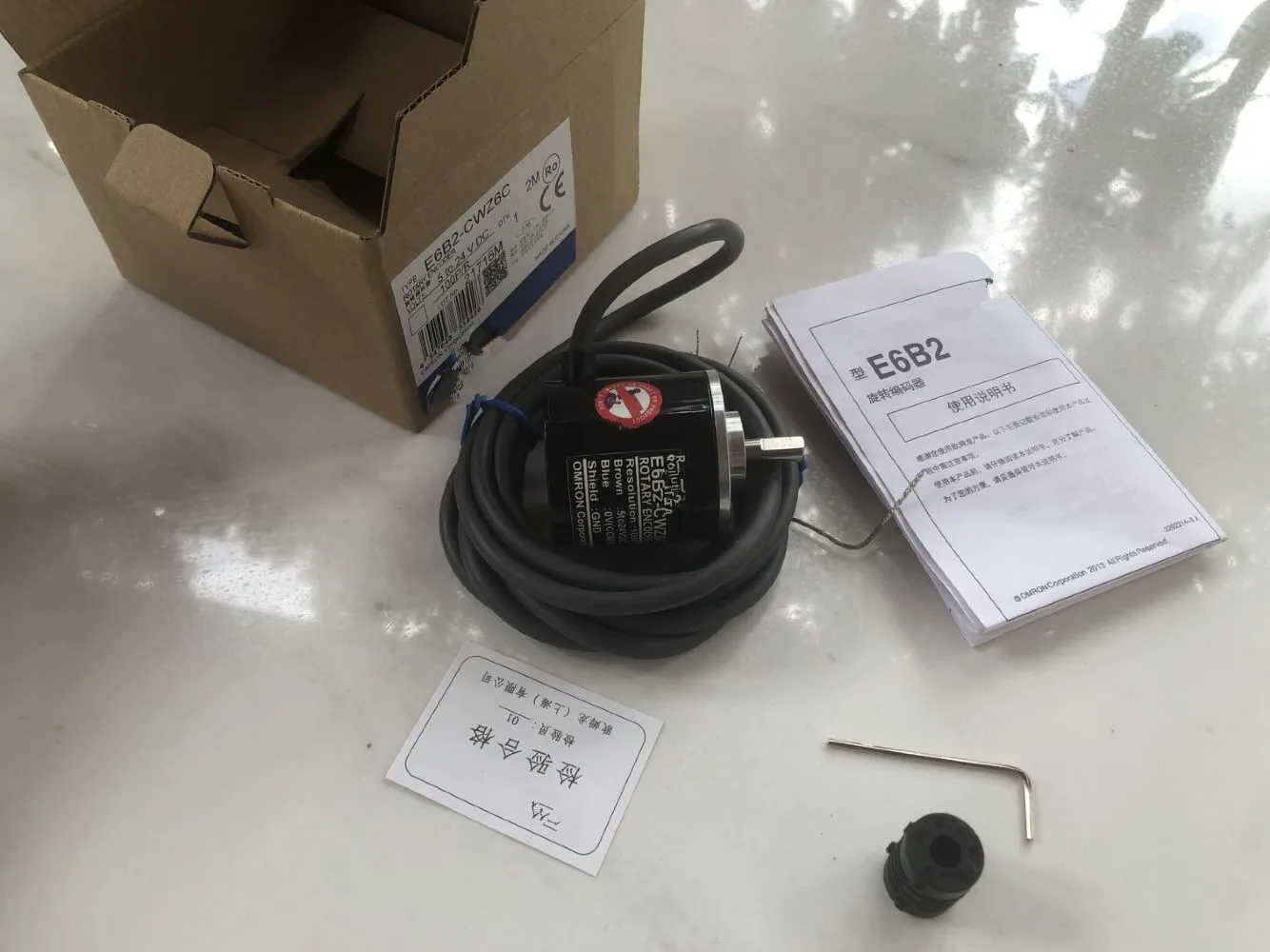

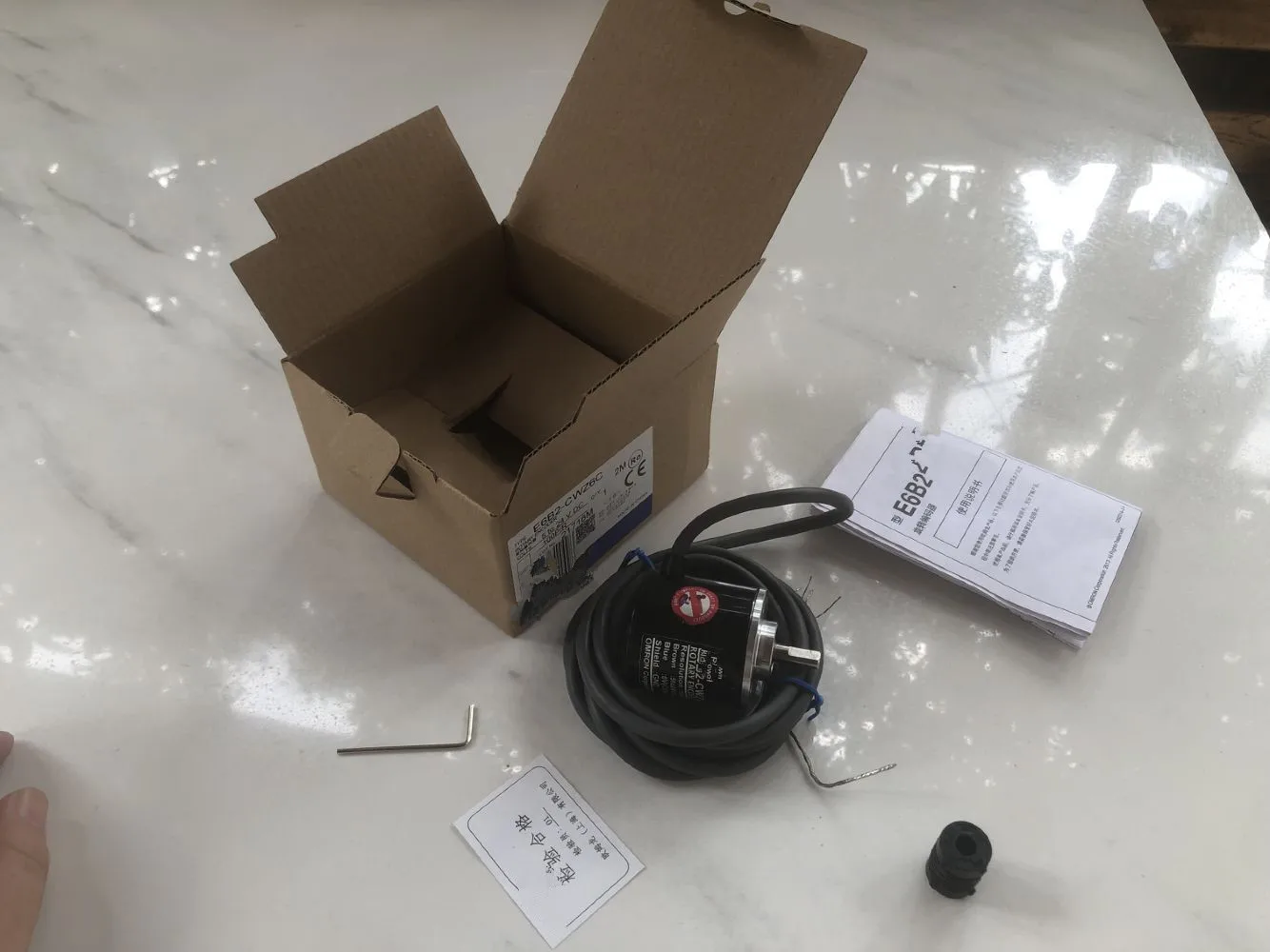

Manual de instruções, acoplamento e chave sextavada
