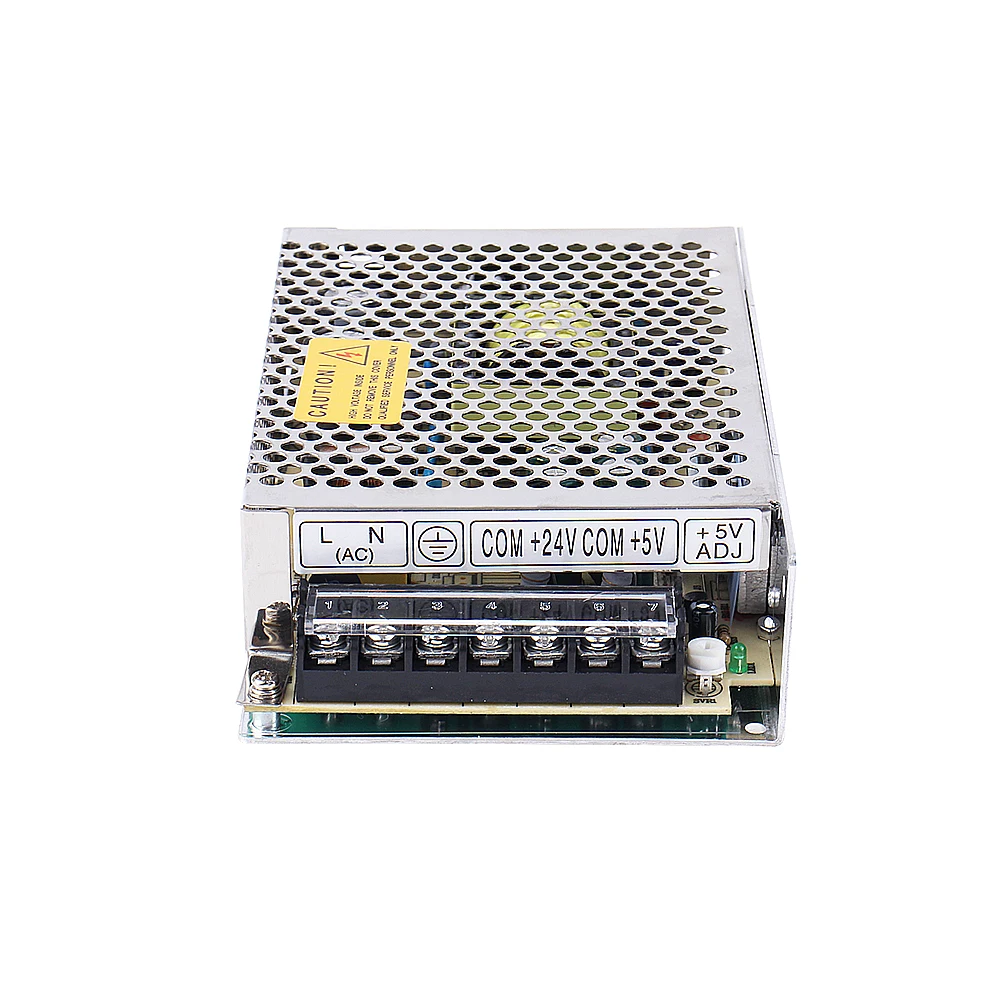

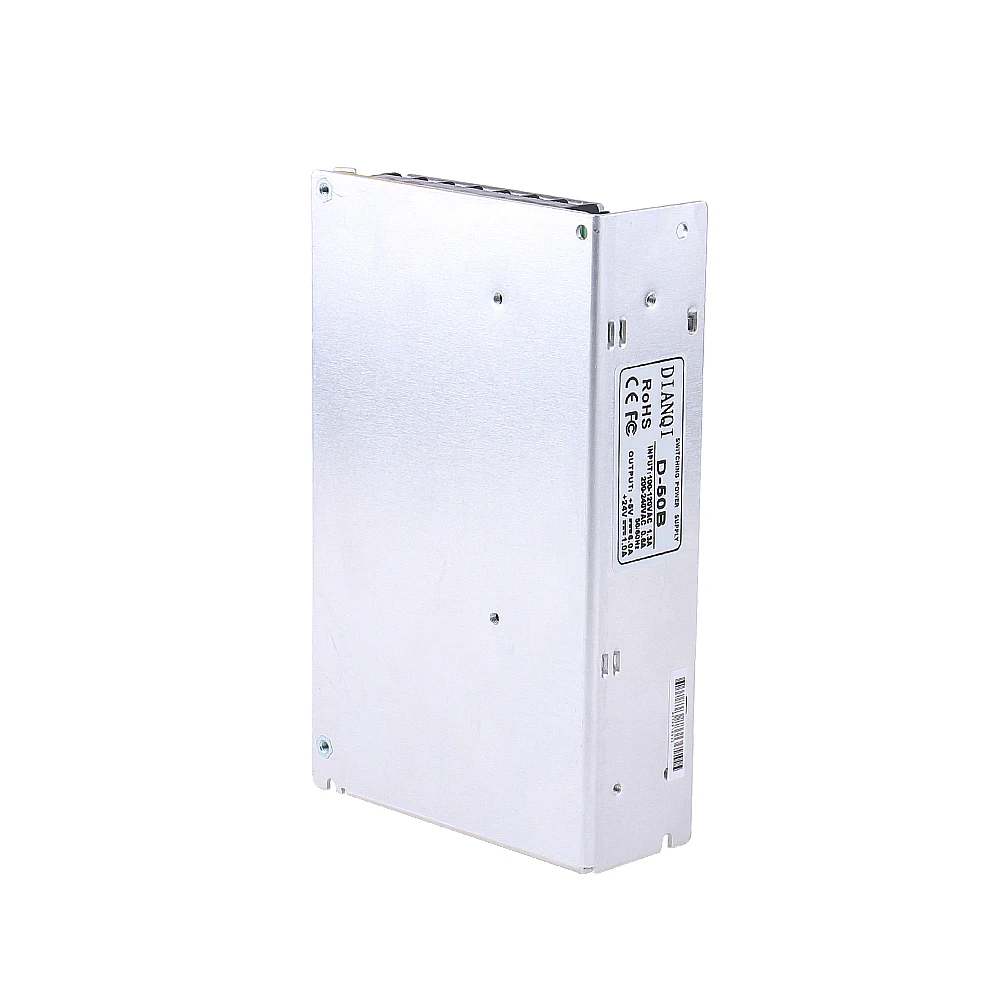

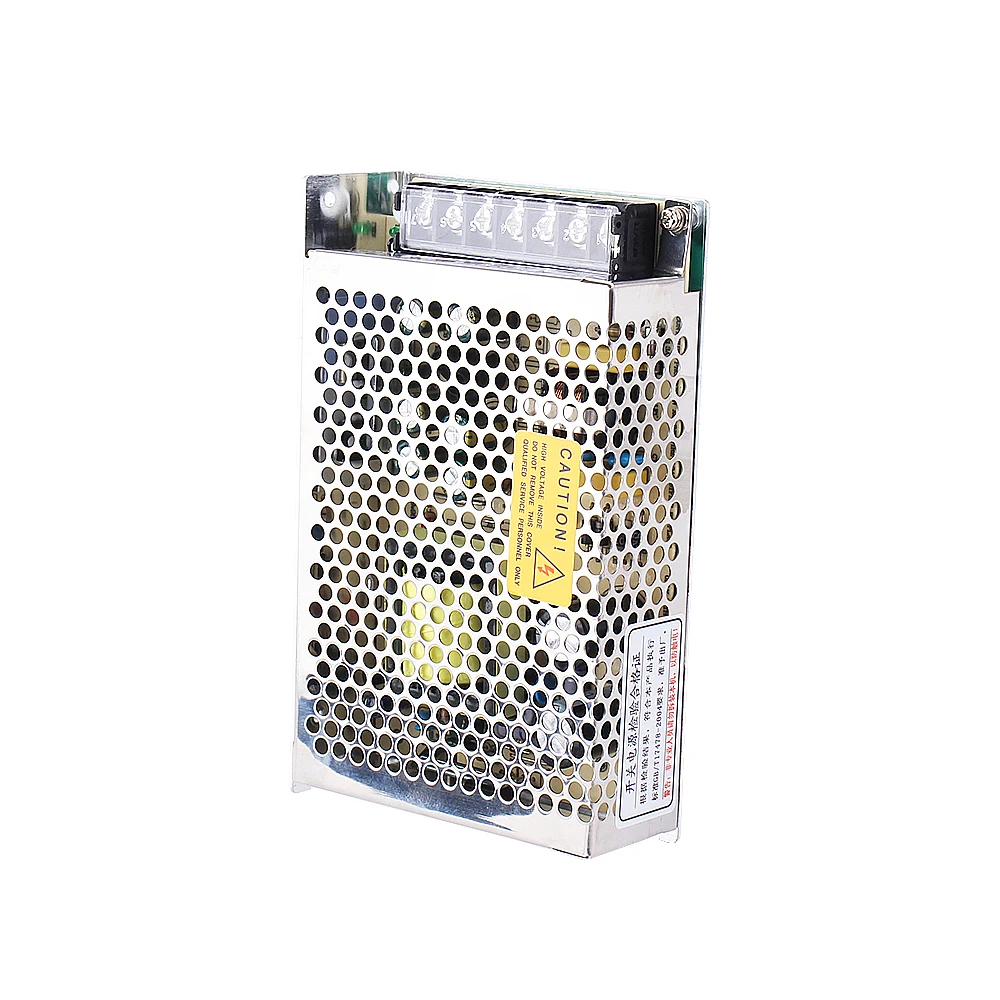

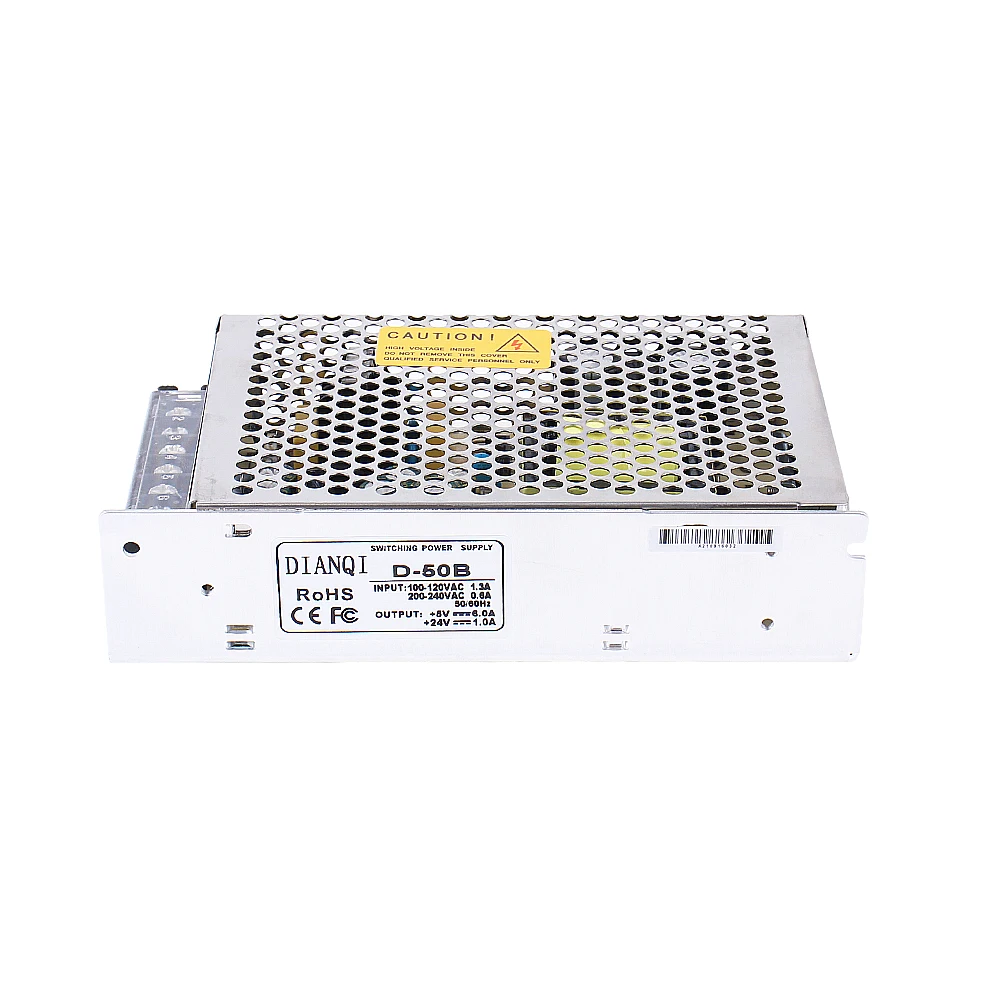

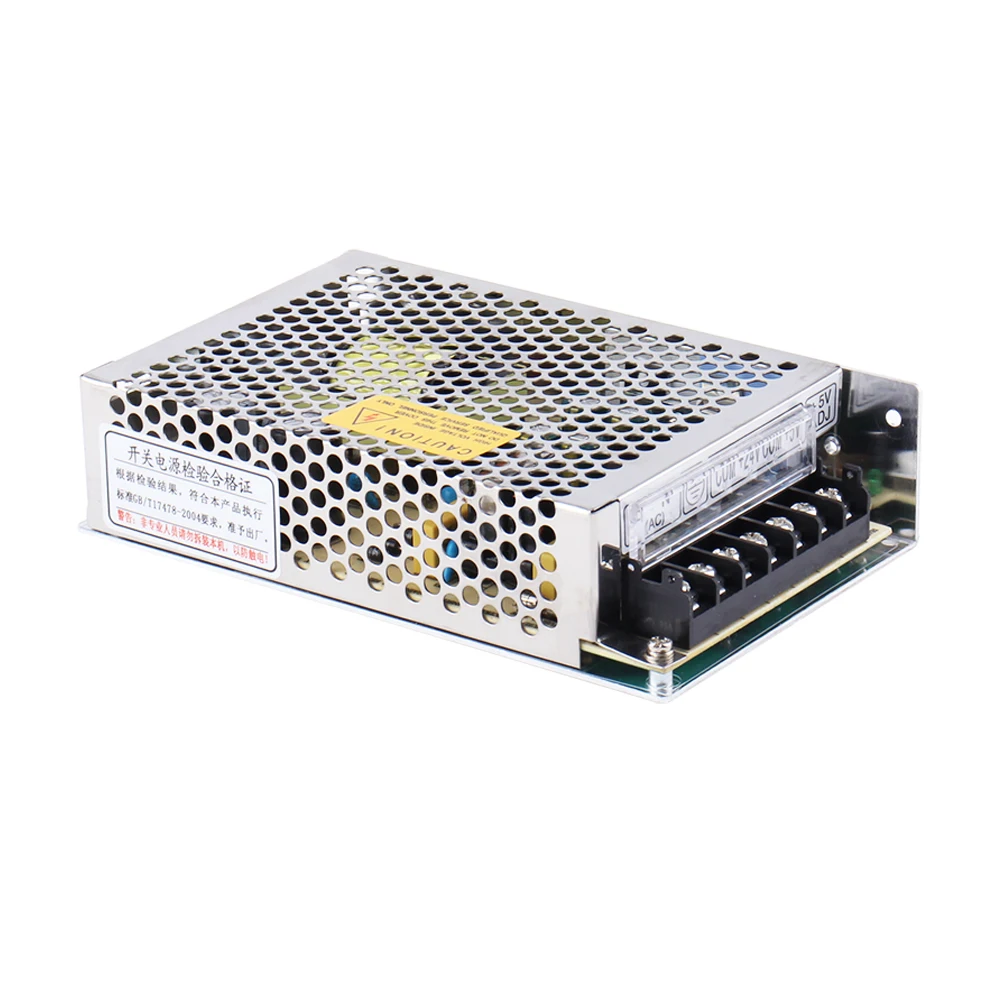

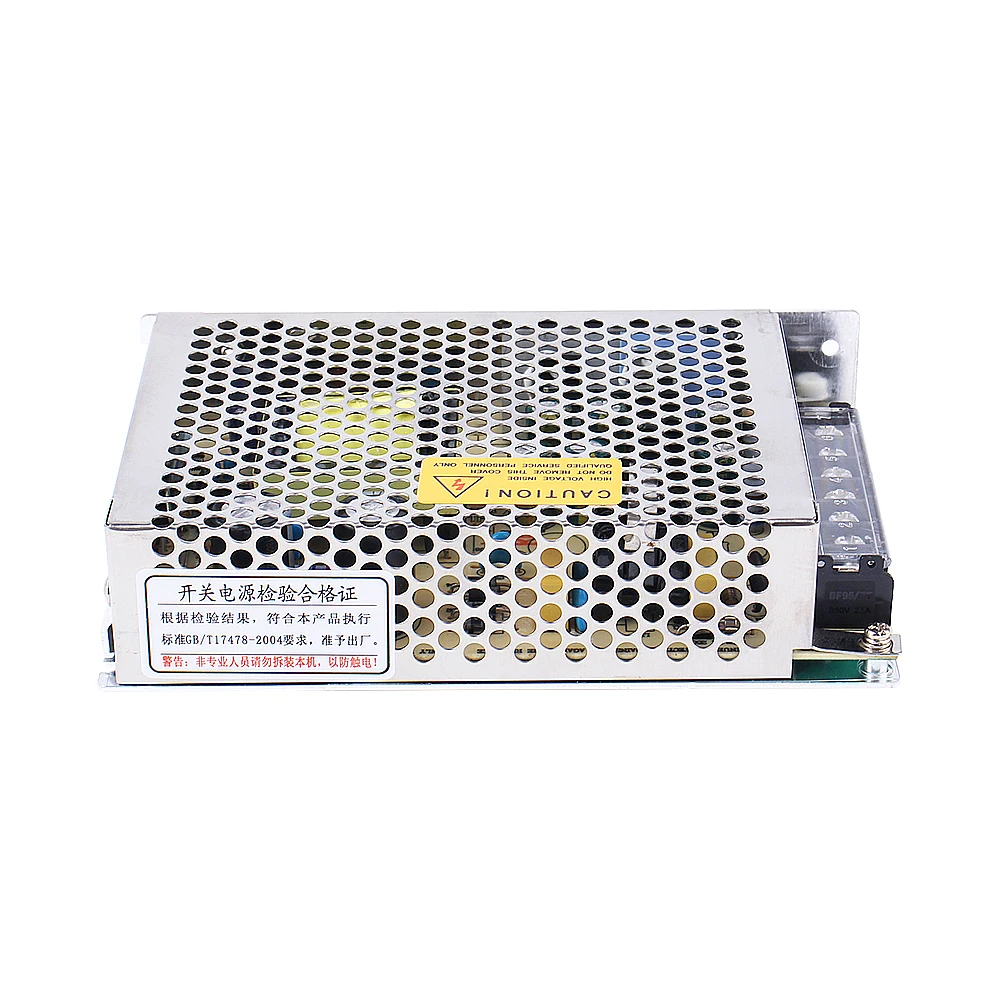

Saída Dupla ac dc Conversor de Comutação Fonte de Alimentação 50w D50a 5v 12v Potência Suply D-50b 5v 24v D-50c 12v 24v

Modelo

D-50A

D-50B

D-50C

Saída

Tensão DC

CH1:5V

CH2:12V

CH1:5V

CH2:24V

CH1:12V

CH2:24V

Tolerância tensão

±2%

+4%~-8%

±3%

+6%~-8%

±3%

+6%~-8%

Corrente nominal

6A

2A

4A

1.5A

2A

1.2A

Faixa atual

0,8 ~ 6A

0,3 ~ 2A

0,8 ~ 4A

0,2 ~ 1,5A

0,5 ~ 2A

0,2 ~ 1,2A

Potência nominal

54W

56W

52,8 W

Ripple e ruído

80mvp-p

100mvp-p

80mvp-p

120mvp-p

100mvp-p

120mvp-p

DCvoltagem ADJ. gama

CH1:-9% ~ + 10%

Entrada

Tensão gama

90 ~ 132VAC/180 ~ 264VAC (selecionado pelo interruptor),255 ~ 373VDC

Frequência

47 ~ 63 hertz

Corrente AC

1.3A/115VAC,0.65A/230VAC

Eficiência

73%

75%

77%

Corrente do Inrush

Corrente fria do começo 18A/115VAC,36A/230VAC

Corrente do vazamento

<2mA/240VAC

Proteção

Sobrecarga

Saída nominal power110 % ~ 150 começar sobre a proteção da carga

Tipo da proteção: parte camada tipo limite atual, auto-recuperação após a condição de falha é removida

—–

—–

—–

Ambiente

Trabalhando temp, umidade

-10 ° C ~ + 60 ° C,20% ~ 90% RH

Storagetemp, humidade

-20 °C ~ + 85 °C,10% ~ 95% RH sem condensação

Suportar vibração

10 ~ 500HZ,2G 10min/1 ciclo, período para 60 minutos, cada machados

Segurança

Suportar tensão

I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Resistência isolada

I/P-O/P,I/P-FG,O/P-FG:100M ohms/500VDC

Fitstandard

Segurança padrão

Caber UL1012

Padrão EMC

Cumprir com EN55022,CLASSA

Outros

Dimensão

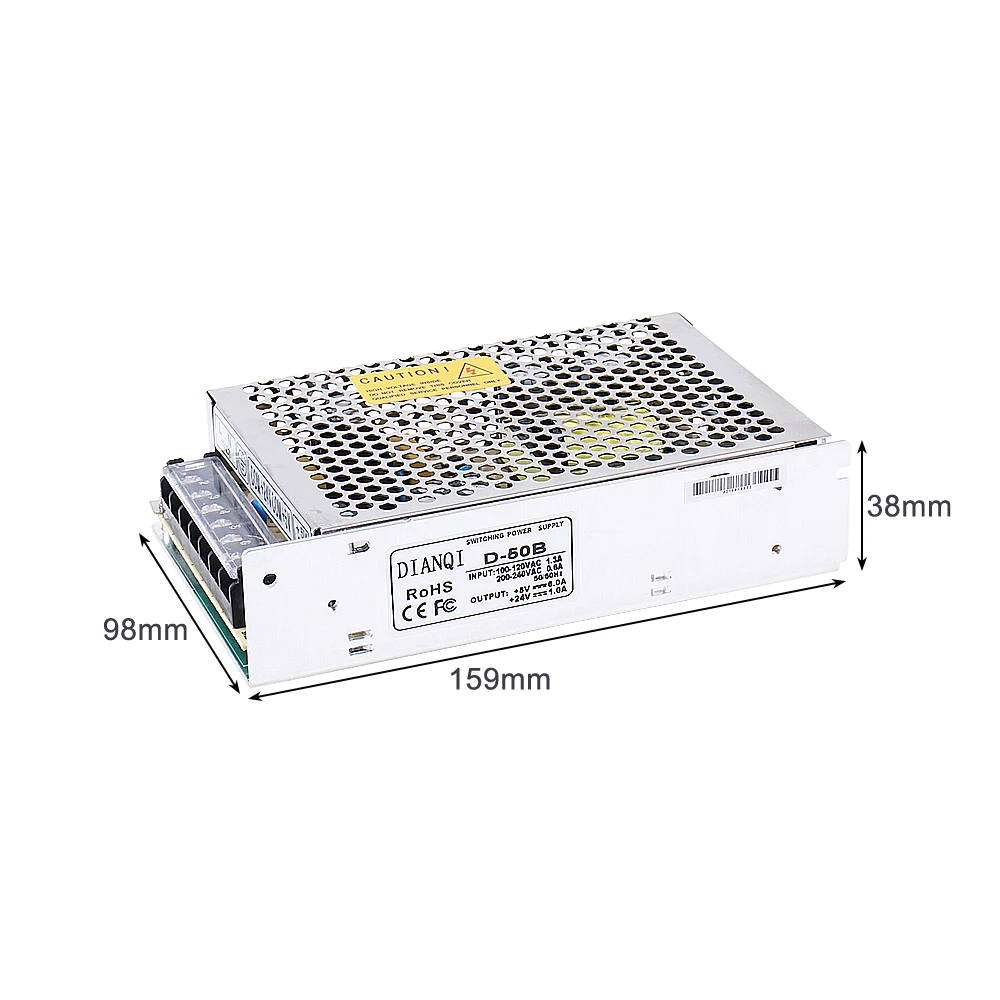

159*97*38 milímetros (L * W * H)

Peso/embalagem

0,52 kg/30 unidades/16kg

Nota

1. Todos os parâmetros NÃO especialmente mencionados são medidos na entrada 230VAC, carga nominal e 25 ° C de temperatura ambiente.

2. A ondulação e o ruído são medidos em 20MHz da largura de banda usando um 12 &par-fio torcido terminado com um capacitor 0.1uf e 47uf paralelo.

3. Tolerância: inclui a tolerância estabelecida, a linha regulamento e o regulamento da carga
