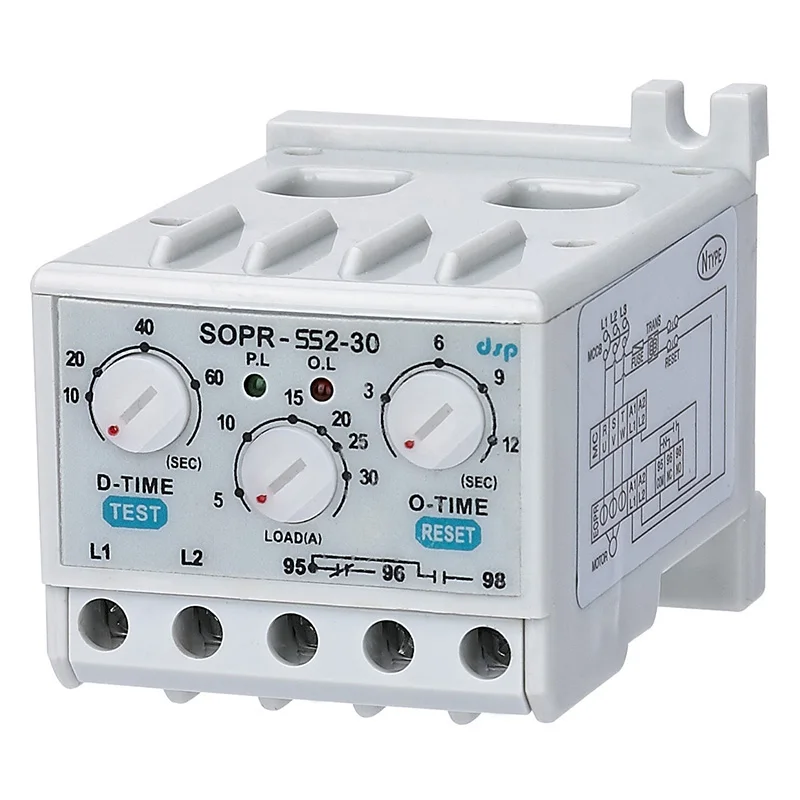

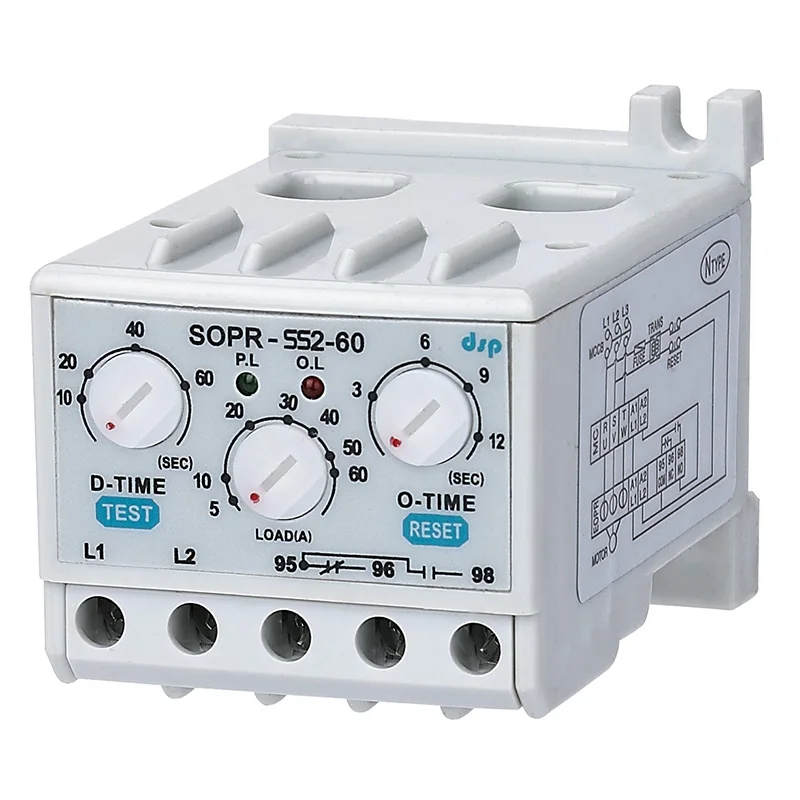

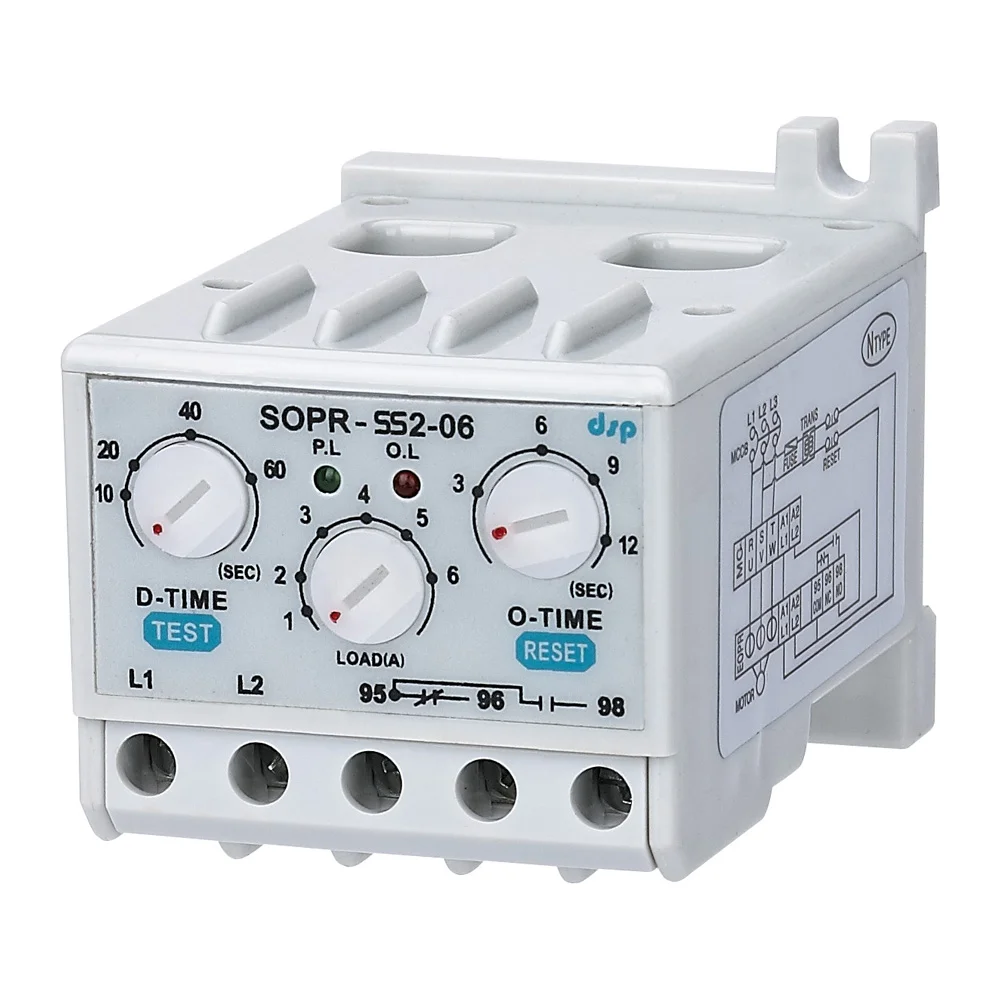

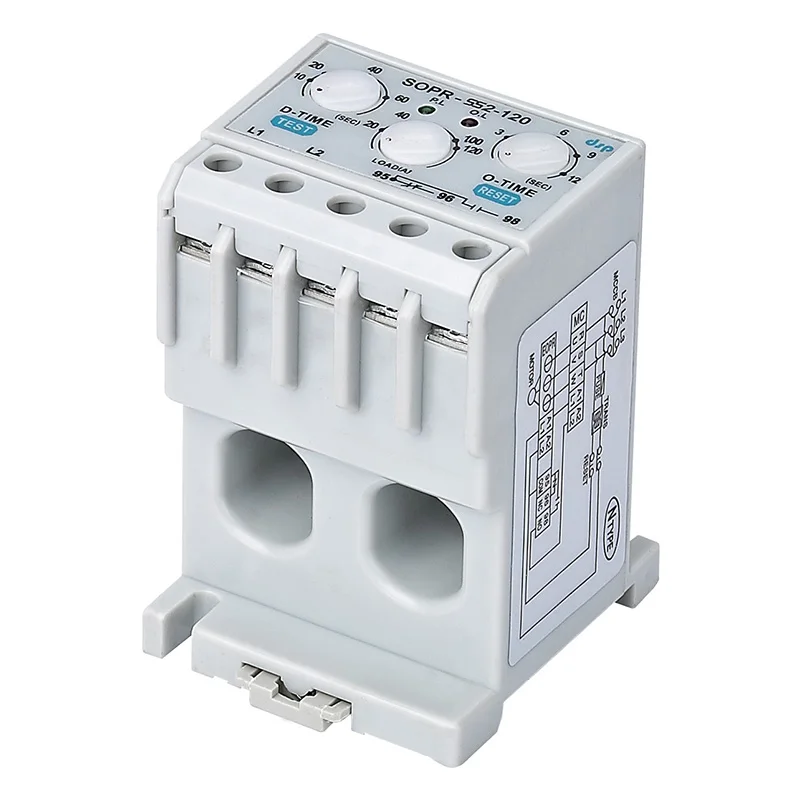

Samwha-relé Protetor Eletrônico de Sobrecarga Modelo Dsp Embutido Relé de Sobrecarga Térmica Un:-vac

Características características:

Small super pequeno
Protection proteção de bloqueio de disjuntor de sobrecorrente
Set configuração separada para cada atraso de operação/
Tempo de atraso da operação
Wide ampla gama de configuração
Range ampla faixa de tensão de funcionamento
Indicator indicador de operação e identificação de real
Corrente (led)
Reset redefinição manual/elétrica
Insensitive ambiente insensível
Consumption baixo consumo de energia
Type (sem liberação do volt/operação à prova de falhas) type tipo n
Single monofásico, trifásico disponível (nenhuma liberação do volt/operação à prova de falhas) n n

Usado para um

-Eletromotor induzido de baixa tensão (nível 600v)
Relé de proteção
-Break-down relógio relé atual
-Substituição alternativa para o relé existente

Protetcion é um

Item de proteção que opera (viagem) tempo

Sobre-corrente = O-TIME

Perda de fase = O-TIME

Rotor bloqueado = D-TIME + O-TIME

Diodo emissor de luz

Função do amperímetro:
Depois que o motor funciona sem problemas, gire o botão de configuração de sobrecorrente lentamente no sentido contrário à luz indicadora vermelha, que é 100% da corrente de funcionamento real. E, em seguida, gire o botão no sentido horário para apenas desligar a luz vermelha neste ponto para o valor atual de execução real de cerca de 103%.

Indicador de execução/operação:
Relay trip: led vermelho
Potência/estado de funcionamento normal: led verde

Redefinição manual/elétrica

Com botão de teste mantido para baixo, o led vermelho está ligado e o produto irá tropeçar após O-TIME.

O relé será desenergizado quando o botão de reset é pressionado ou a potência de controle é desligada.

Conjunto de conjunto

Depois que a instalação é concluída as configurações da seguinte forma.

Botão de ajuste: D-TIME (tempo de atraso) definir dois a três segundos mais longo do que o tempo de partida do motor.

Botão de ajuste: O-TIME (tempo de execução de sobrecorrente) definir menos do que o tempo de resistência do motor com sobre-corrente.

Botão de ajuste: carga (corrente nominal) ajustada sobre 110% da corrente nominal do motor de menos de 120% de sua corrente de funcionamento.

Instrução de teste

Com botão de teste ehld para baixo, o led vermelho está ligado e o produto irá tropeçar após O-TIME.

O relé será desenergizado quando o botão de reset é pressionado ou a potência de controle é desligada.

Indicação do diodo emissor de luz

Item pwr (verde) led viagem (vermelho) led

Potência × ×

Execução normal × ×

Viagem × ×

Especificações especificações:

Faixa atual ………….. O que é isso Type05) 1-6.5a

Type30) 5-30a

Type60) 5-60a

Type120) 10-120a

Type600) use um externo
Ct (5a secundário) sobre 60a com tipo 05.

Tensão de funcionamento (un). O que é isso Tpye110) 110vac
Tpye220) 90-260vac
Tpye380) 180-460vac

Frequência de operação …. O que é isso 50/60hz

Potência de funcionamento ………… O que é isso <2w Temperatura de funcionamento: -20 · · · · · + 55 ? Esperando (t)…………………. O que é isso D-time 0.2-60s
O-tempo 0.2-12s

Conjunto de assimetria …………… O que é isso % 10 10%

Contato ……………………. O que é isso Carga resistiva 5a 250vac

Diagramas de conexão .. O que é isso Trilho do ruído de 35mm (d) ou
Painel (p)

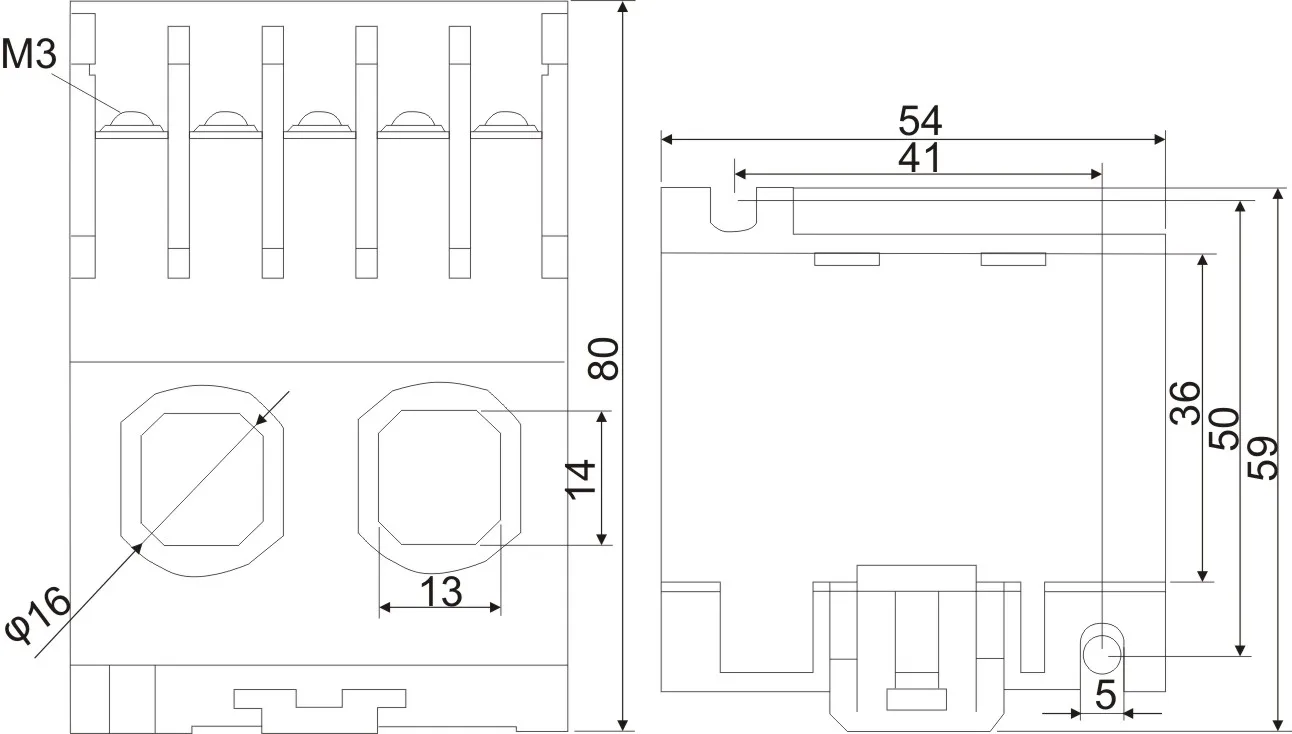

Dimensões dimensões:

1. Embutido Relé de Sobrecarga Térmica Un:-vac – Nome da Marca : Exquisito Hogar

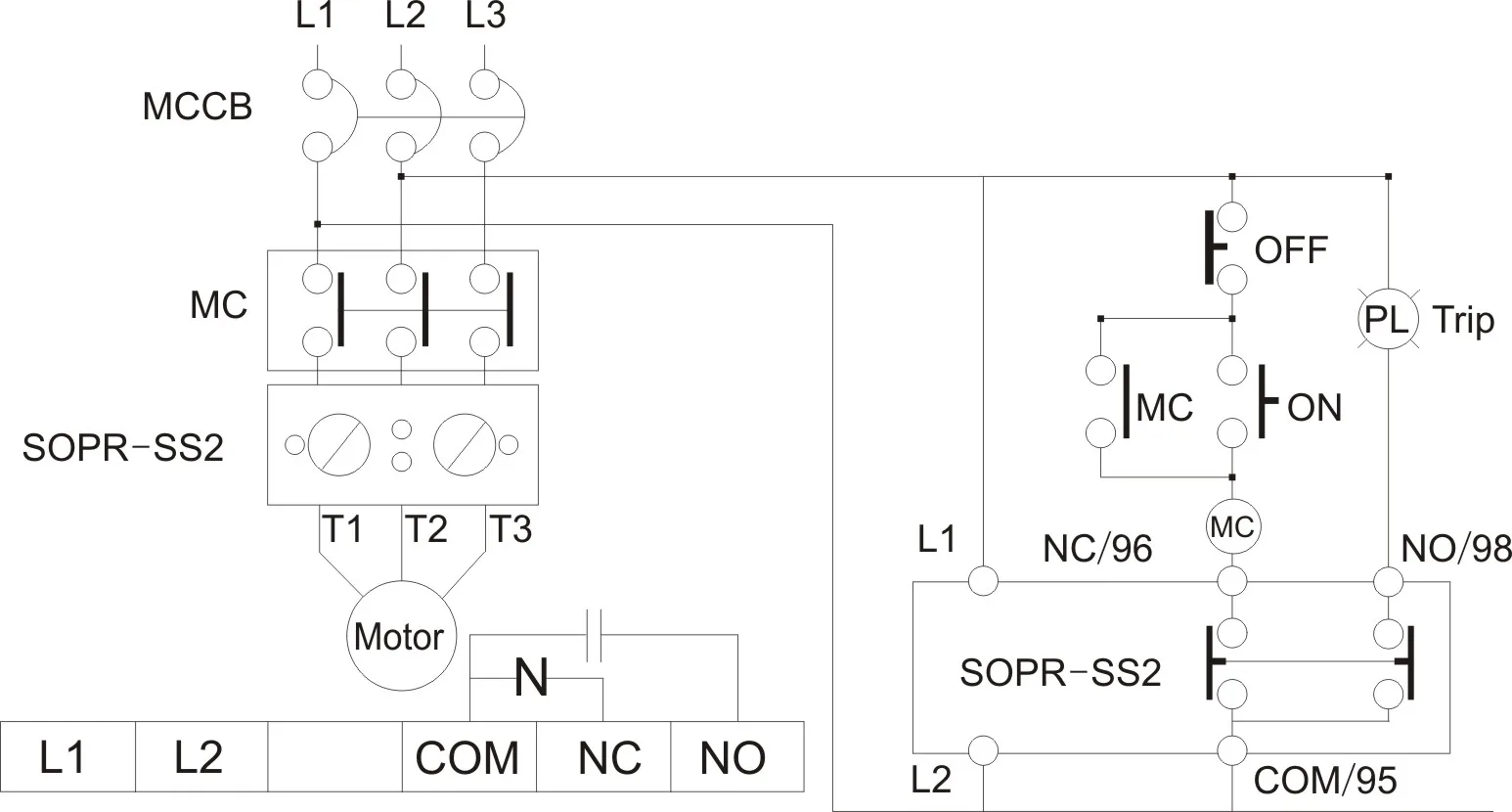

Diagrama de conexão
