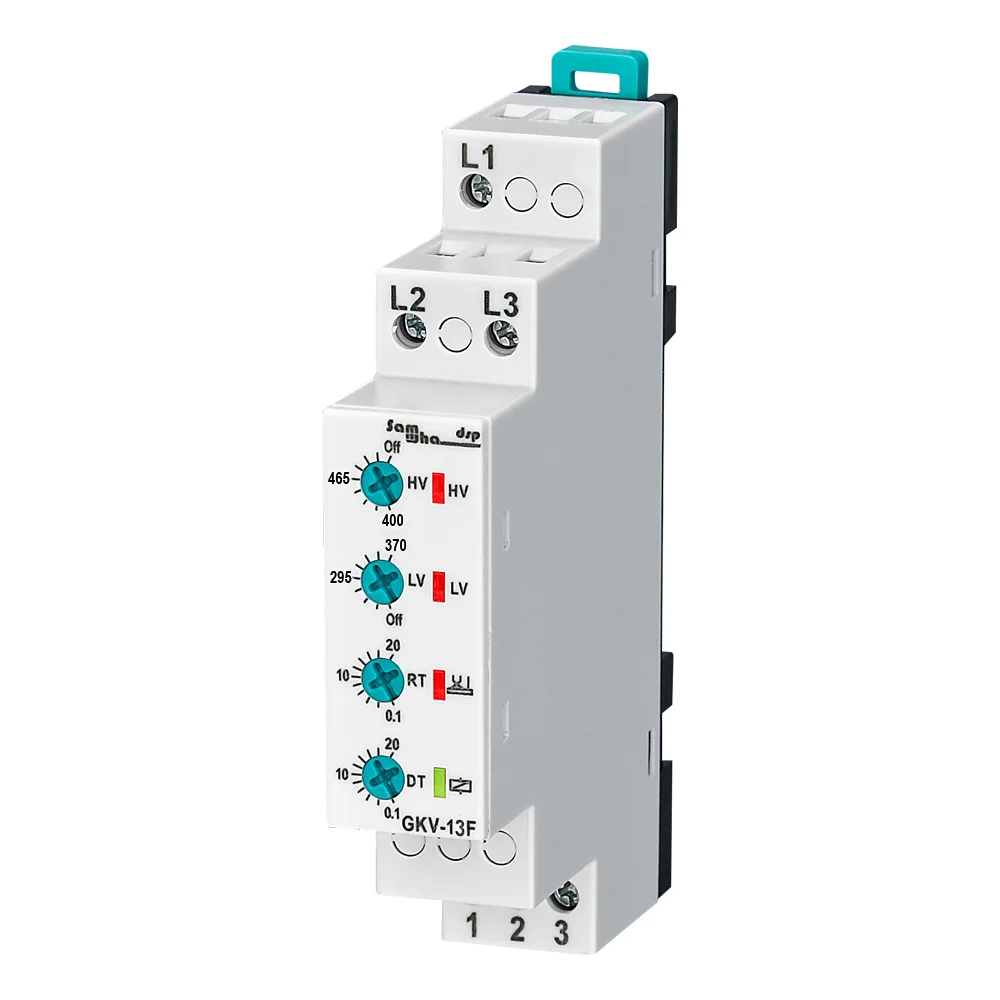

Samwha-trifásico Não-neutral sob e sobre a Tensão Relé da Seqüência da Fase Gkv13gkv-13f 380vac

Geral

Os relés de controle de tensão protegem dispositivos com valores sensíveis de tensão operacional contra falhas que podem ser causadas por tensão da rede elétrica.

Uso e funcionamento Princípio

Faça as conexões do dispositivo de acordo com o esquema de conexão. Defina as configurações necessárias do dispositivo de acordo com os valores de tensão operacional da carga. Quando o dispositivo é energizado, se os valores de voltagemestão normais de acordo com os valores definidos, o relé é ativado e o LED do relé é ligado. (No caso de modelos com controlo da sequência de fases, a sequência de fases também deve estar correcta.) Quando os valores de tensão saem dos valores definidos, o LED de falha relacionado está ligado, ele aguarda até o tempo de atraso (DT), após o tempo ter decorrido, o relé fica desativado e o LED do relé se apaga. Quando as tensões retornam aos seus valores normais, o dispositivo espera até o tempo de reset (RT), após o tempo decorrido, o relé é ativado e o LED do relé é ligado.

A função High Voltage Protection é desativada quando o botão de controle HV está desligado.

A função Proteção de baixa tensão é desativada quando o botão de controle LV está desligado.

O relé está ativado: 2 (COM) e 3 (NC) curto-circuito, 1 (NC) e 2 (COM) circuito aberto.
O relé é desativado: 2 (COM) e 1 (NC) curto-circuito, 3 (NC) e 2 (COM) circuito aberto.

Configurações Necessárias e Notificações Erro

HV: High Voltage Set Value, quando a tensão sobe acima deste valor, HV LED está ligado.
LV: Low Voltage Set Value, quando a tensão cai abaixo deste valor, o LV LED está ligado.
DT: Delay Time, é o tempo de esperar antes de entrar na falha.
RT: Reset Time, é o tempo para esperar que o relé puxe quando as tensões retornam ao normal.

LED Notificações Por Erros

Proteção Funções

Proteção de alta tensão-Para inserir o estado de erro: Se uma ou mais fases ultrapassarem o valor definido de alta tensão, o LED HV está ligado, o dispositivo aguarda atéo tempo de atraso definido (DT), após o tempo decorrido, o relé é desativado e o LED do relé está desligado.

Proteção de alta tensão-saindo do estado do erro: Quando todas as fases caem abaixo por 3% do valor ajustado de alta tensão, o dispositivo espera o tempo de restauração (RT) após o tempo passa, o LED HV está desligado, o relé é ativado e o LED do relé está ligado.

Proteção do fusível de alta tensão Para entrar no estado de erro: Se uma ou mais fases excederem 1,5 vezes a tensão operacional nominal, o LED HV pisca, após 100 milissegundos, o dispositivo desativa o relé e o LED do relé é desligado.

Proteção do fusível de alta tensão-saindo do estado do erro: Quando todas as fases caem abaixo de 3% do valor ajustado de alta tensão, o dispositivo espera o tempo de restauração (RT). Depois que o tempo passa, o LED HV está desligado, o relé é ativado e o LED do relé está ligado.

Proteção de Baixa Tensão-Para inserir o estado de erro: Se uma ou mais das fases ficarem abaixo do valor definido de baixa voltagem, o LED LV está ligado, o dispositivo espera até o tempo de atraso definido (DT), após o tempo decorrido o relé é desativado e o LED do relé é desligado.

Proteção de baixa tensão-saindo do estado de erro: Quando todas as fases ultrapassam 3% do valor definido de baixa tensão, o dispositivo aguarda o tempo de reinicialização (RT). Depois que o tempo passa, o LED LV está desligado, o relé é ativado e o LED do relé está ligado.

Proteção Fusível de Baixa Tensão-Para entrar no estado de erro: Se uma ou mais das fases 0,5 vezes abaixo da voitage operatinq nominal, o LED LV está piscando, ater 100 milissegundos o dispositivo fica desativado o relé, e o LED do relé é desligado.

Proteção do fusível da baixa tensão-saindo do estado do erro: Quando todas as fases vão acima por 3% do valor ajustado de alta tensão, o dispositivo espera pelo tempo da restauração (RT) após as passagens do tempo, o LED LV está desligado, o relé é ativado e o LED do relé está ligado.

Proteção de tensão de alimentação inadequada-Para inserir o estado de erro: LEDs LV e HV pisca quando a tensão N-L1 for menor que a tensão operacional nominal em 0,4 vezes. Após 100 milissegundos, o dispositivo desativa o relé e o LED do relé é desligado.

Proteção inadequada da tensão da fonte-saindo do estado do erro: Quando os valores da tensão do N-L1 vão acima por 3% do valor ajustado da baixa tensão, o dispositivo espera até o tempo da restauração (RT), após o tempo decorrido, o LED LV e HV resistem. O relé é ativado e o LED do relé está ligado.

Proteção de Sequência de Fase: Se a sequência de fase do dispositivo for revertida, o LED de erro de sequência de fase (X) acende e o relé não é ativado (apenas em GKV -13F).

Proteção contra ausência de fase: Se uma das fases não estiver conectada ao dispositivo, o LED de erro de ausência de fase (L) pisca (apenas em GKV-13).

Manutenção

Desligue o dispositivo e solte as conexões. Limpe o porta-malas do dispositivo com um cotonete. Não use nenhum condutor ou produto químico
Pode danificar o dispositivo. Verifique se o dispositivo funciona após a limpeza

Avisos

-Use por favor o dispositivo de acordo com o manual.
-Não use o dispositivo em molhado.
-Inclua um interruptor e disjuntor no
Montagem.
-Coloque o interruptor e disjuntor nas proximidades do
O dispositivo, operador pode alcançar facilmente.
-Marque o interruptor e o disjuntor como liberando a conexão para o dispositivo.

Especificações

Operando Volt… : 3x380V CA 50/60Hz.
Alta tensão …….:400V-510V
Baixa tensão ……..:260V-370V
Tempo do atraso ……….: 0,1 segundo. – 20 segundo.
Redefinir Tempo ……….: 0,1 seg. -20 seg.
Potência operacional …………. : <6VA
Temperatura operacional .. : -20 °C ….. + 55 °C
Mostrar ………….. : 4xLEDs
Conexão Tipo ………… : Conexão terminal
Contato ………………:5A/250V AC (carga resistiva)
Diâmetro do cabo …………. : 1,5mm ²
Peso ……………………….. : 0,210 quilogramas.
Montagem ……………… : Montado no trilho de ruído
Altitude operacional ………. : <2000 metros

Dimensões

Conexão diagrama
