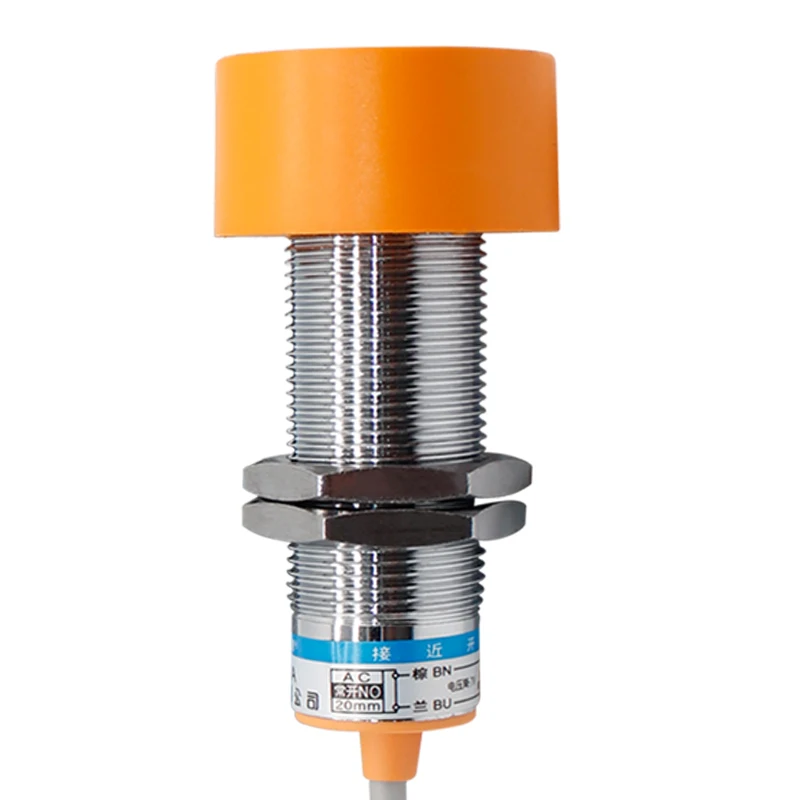

Sensor Indutivo do Interruptor de Proximidade Impermeável Sc3020a Três Fios Npn Normalmente Aberto 24v dc M40 20 mm

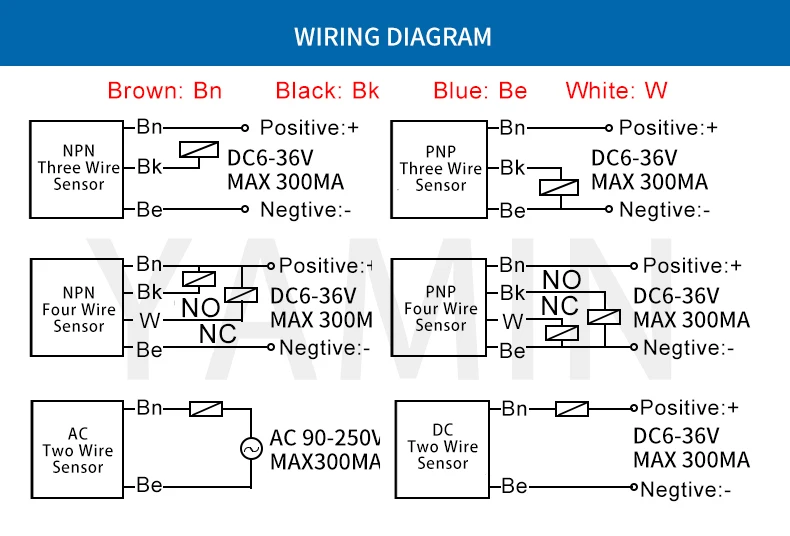

CONCEITO INTERPRETAÇÃO do PNP NPN:

NPN: Indica uma tensão positiva comum e produz uma tensão negativa.

PNP: Indica a tensão negativa comum, output a tensão positiva

NPN NO: Indica que está normalmente aberto em condições normais e a linha preta emite um sinal de tensão negativo quando um objeto é detectado

NPN NC: Indica que a linha preta é um sinal de tensão negativa de saída em condições normais e quando um objeto é detectado, o sinal de saída é desconectado

PNP NO: Indica que está normalmente aberto em condições normais, e a linha preta emite um sinal de tensão positivo quando um objeto é detectado

PNP NC: Indica que a linha preta é um sinal de tensão positiva em condições normais e, quando um objeto é detectado, o sinal de saída é desconectado

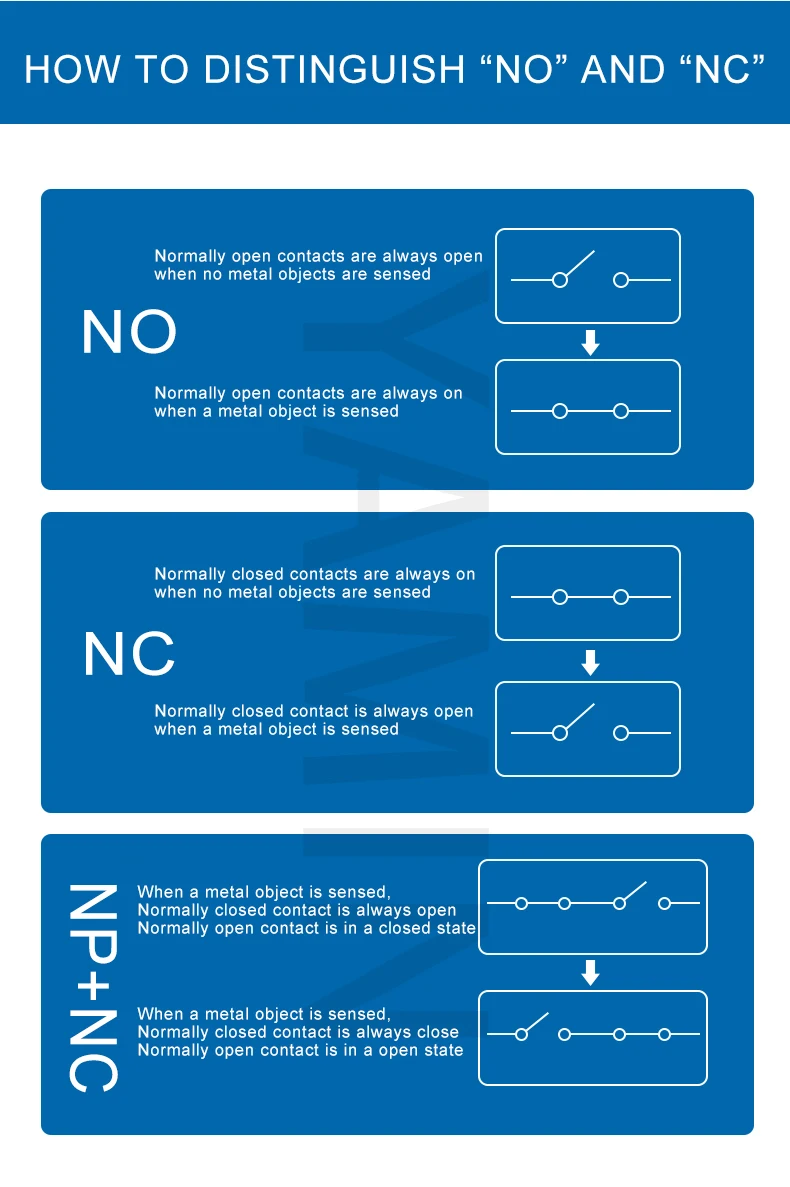

Como distinguir o &NO& e o &NC&

NÃO:

Normalmente contatos abertos estão sempre abertos

Quando nenhum objeto metálico é sentido

Normalmente contatos abertos estão sempre em

Quando um objeto metálico é sentido

NC:

Normalmente os contatos fechados estão sempre em

Quando nenhum objeto metálico é sentido

O contato normalmente fechado está sempre aberto

Quando um objeto metálico é sentido

NO + NC:

Quando um objeto metálico é detectado,

O contato normalmente fechado está sempre aberto

O contato normalmente aberto está em um estado fechado

Quando um objeto metálico é detectado,

O contato normalmente fechado é sempre próximo

Normalmente o contato aberto está em um estado aberto

4. Home e Garden

Distância do intervalo: menos de 10% da distância da detecção

Objeto da detecção: Metal magnético (a distância da detecção diminui quando o metal não magnético)

Tensão de alimentação: Tipo DC: DC12-24V (6 ~ 36V) pulsação (P-P) 10% ou menos

Tipo AC: AC110-220V (36 ~ 250V) 50/60Hz

Consumo atual: tipo N.P: 13mA ou menos, tipo D: 0.8mA ou menos, tipo A: 1.7mA ou menos Saída de controle: tipo N.P: 300mA ou menos, tipo D: 200mA ou menos: um tipo: 400mA ou menos

Proteção do circuito: N.P.D tipo: proteção de conexão reversa, absorção de surtos, proteção contra curto-circuito de carga, tipo A: absorção de surtos Temperatura ambiente e umidade: durante a operação, durante o armazenamento: -30 ~ + 65 °C cada

(Sem cobertura, sem geada), durante a operação, durante o armazenamento: 35 ~ 95% RH cada

Resistência à isolação: acima do 50MQ (DC500 megohmmeter) entre a parte de carregamento e a casca

Tensão suportável: AC1000V 50/60Hz 1min entre a parte de carregamento e o estojo

Influência da temperatura: variação da temperatura-30 ~ + 60 °C, quando + 23 °C, dentro da distância da detecção do ± 15%

Variação da temperatura-25 ~ + 60 °C, quando + 23 * C, dentro da distância da detecção do ± 10%

Influência da tensão: dentro do ± 15% da escala avaliado da tensão da fonte de alimentação, ± 10% do valor avaliado da tensão da fonte de alimentação

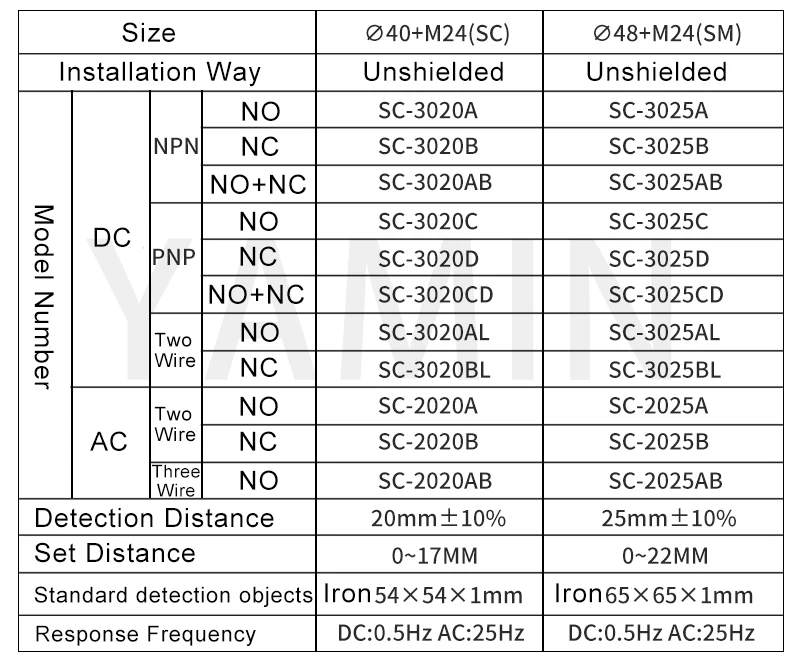

Distância de detecção

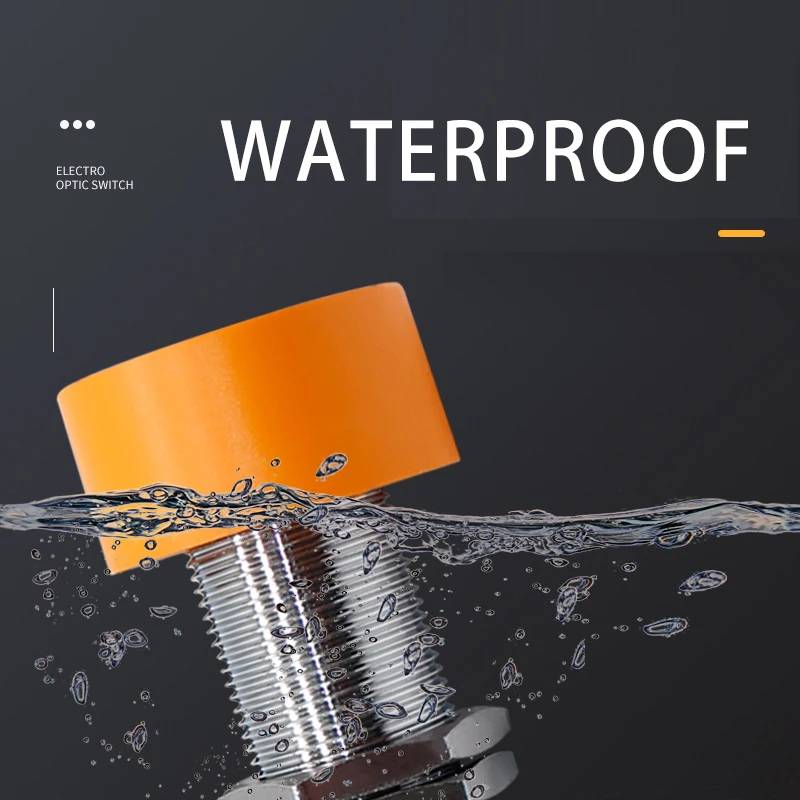

Proteção estrutura: IP65 (IEC padrão)

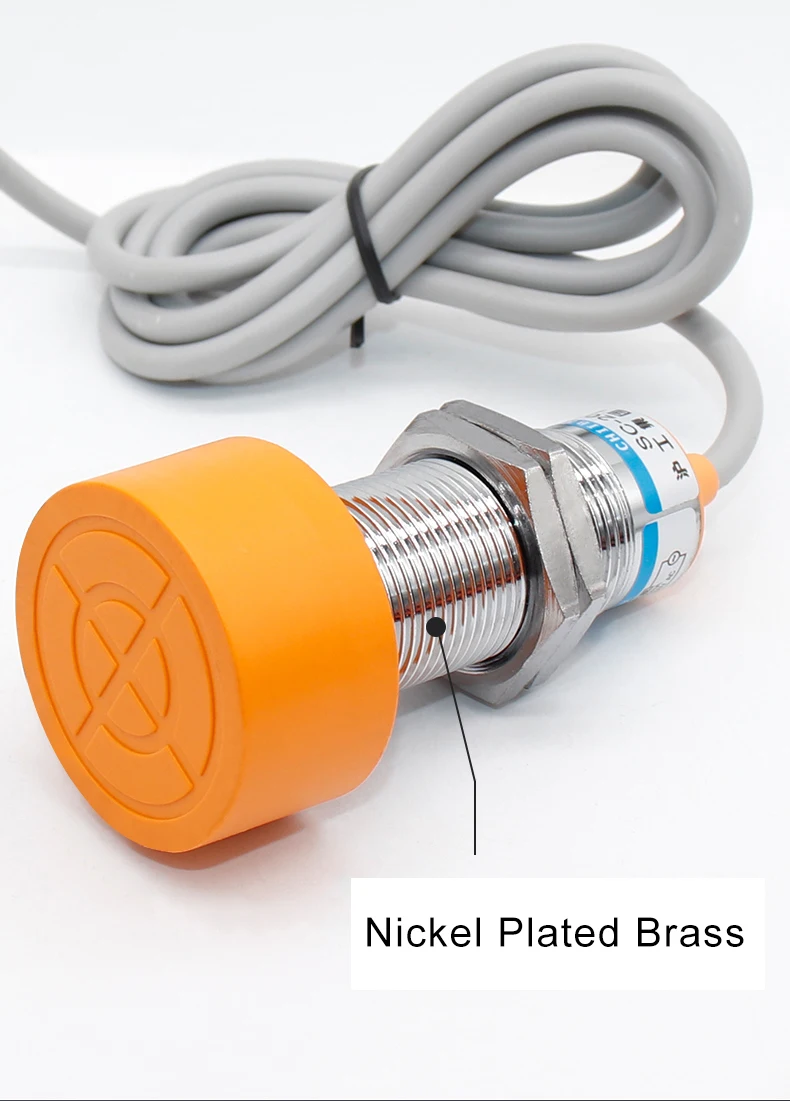

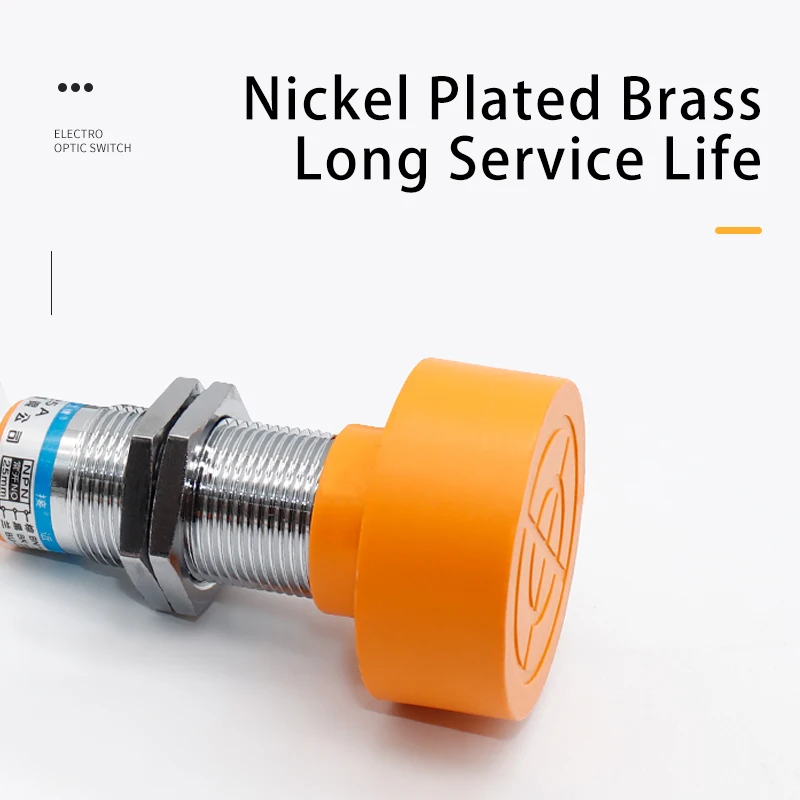

Material: (alojamento: Bronze folheado a níquel) (detectando a superfície: ABS)
