Test Stand Pcb Clamp For Programming Program Burning Fixture Probe 30cm Line 2.54 2.0 1.27
R$ 864,23
DÚVIDAS?
Envie um email para:
Peças P AR Condicionado
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tipo | Peças de AR Condicionado |
Modname = ckeditor
Nome do produto: Teste o dispositivo elétrico
Modelo do produto: T02

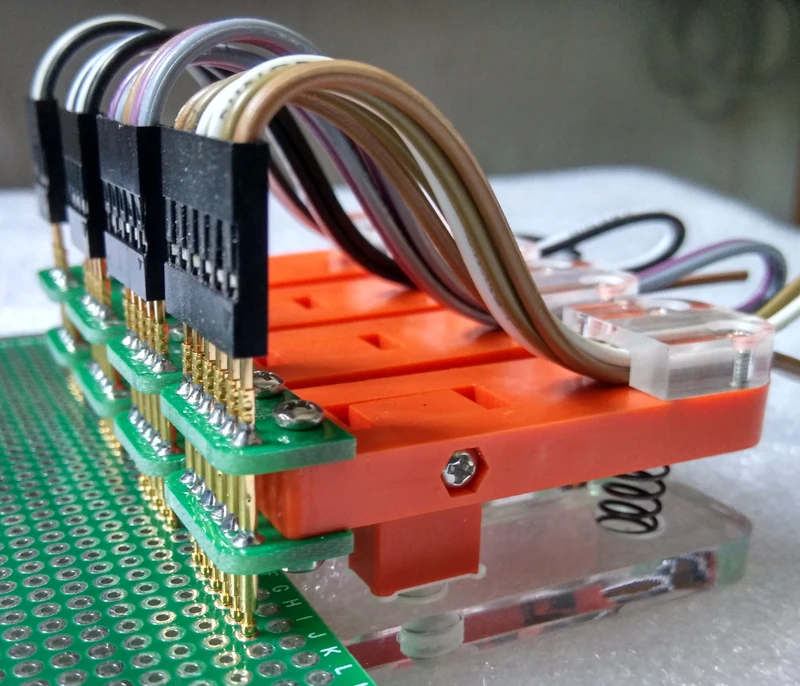

A abertura do grampo é aproximadamente 4mm, que é apropriado somente para apertar placas do PWB ou produtos similares da espessura. Não deve haver dispositivos mais altos perto da frente e de trás do ponto de teste para evitar o bloqueio do clipe.
O ponto é vermelho, e os transparentes não estão mais disponíveis.

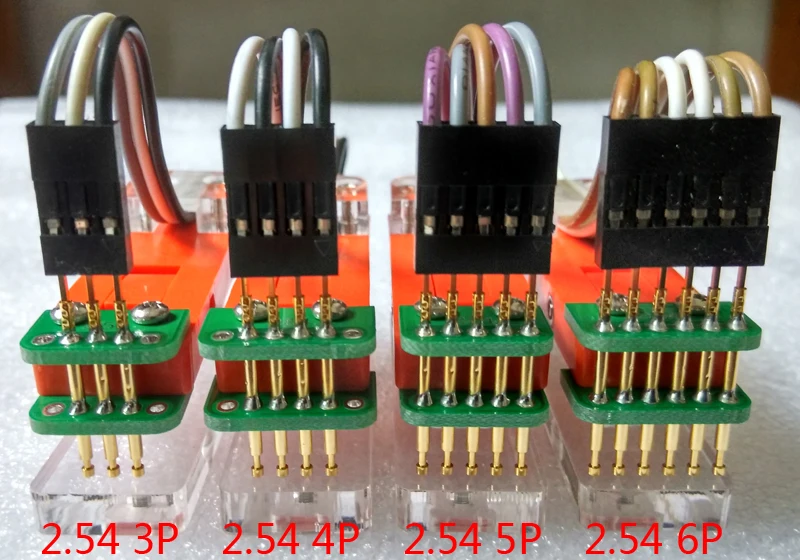

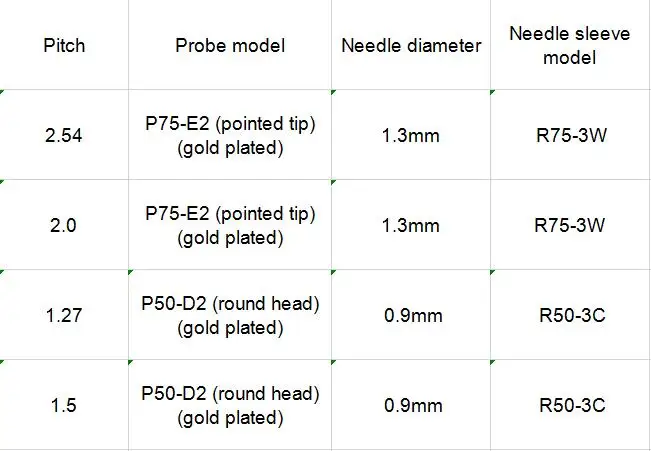

2.54 2.0 1.27 é a distância entre as sondas. A distância refere-se à distância do centro entre duas sondas adjacentes.
Recomenda-se que o ponto de teste do PWB seja projetado com 2,54 2,0 1,27 furos, e os furos são mais fáceis de localizar.

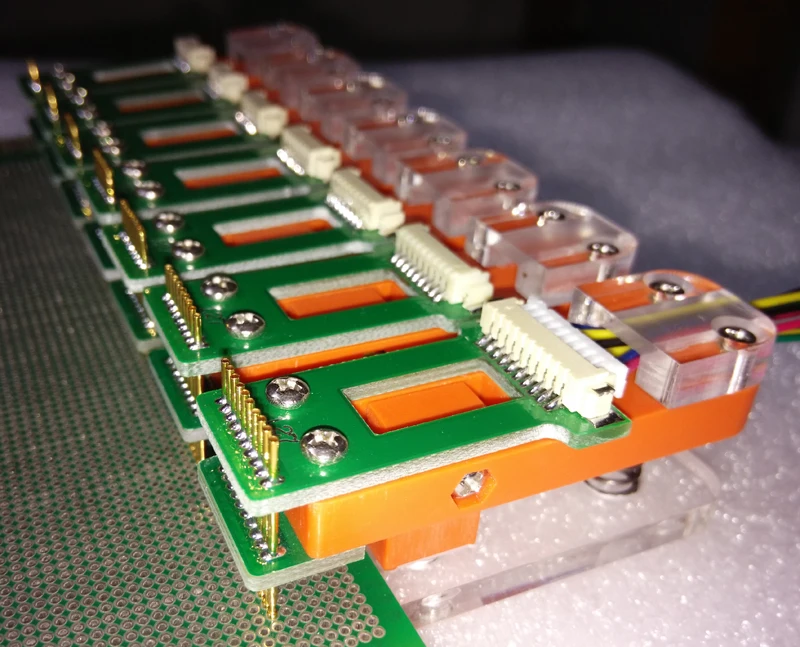

A profundidade de uma única fileira dos grampos é 12mm, e o ponto do teste é 12mm o mais distante da borda da placa.

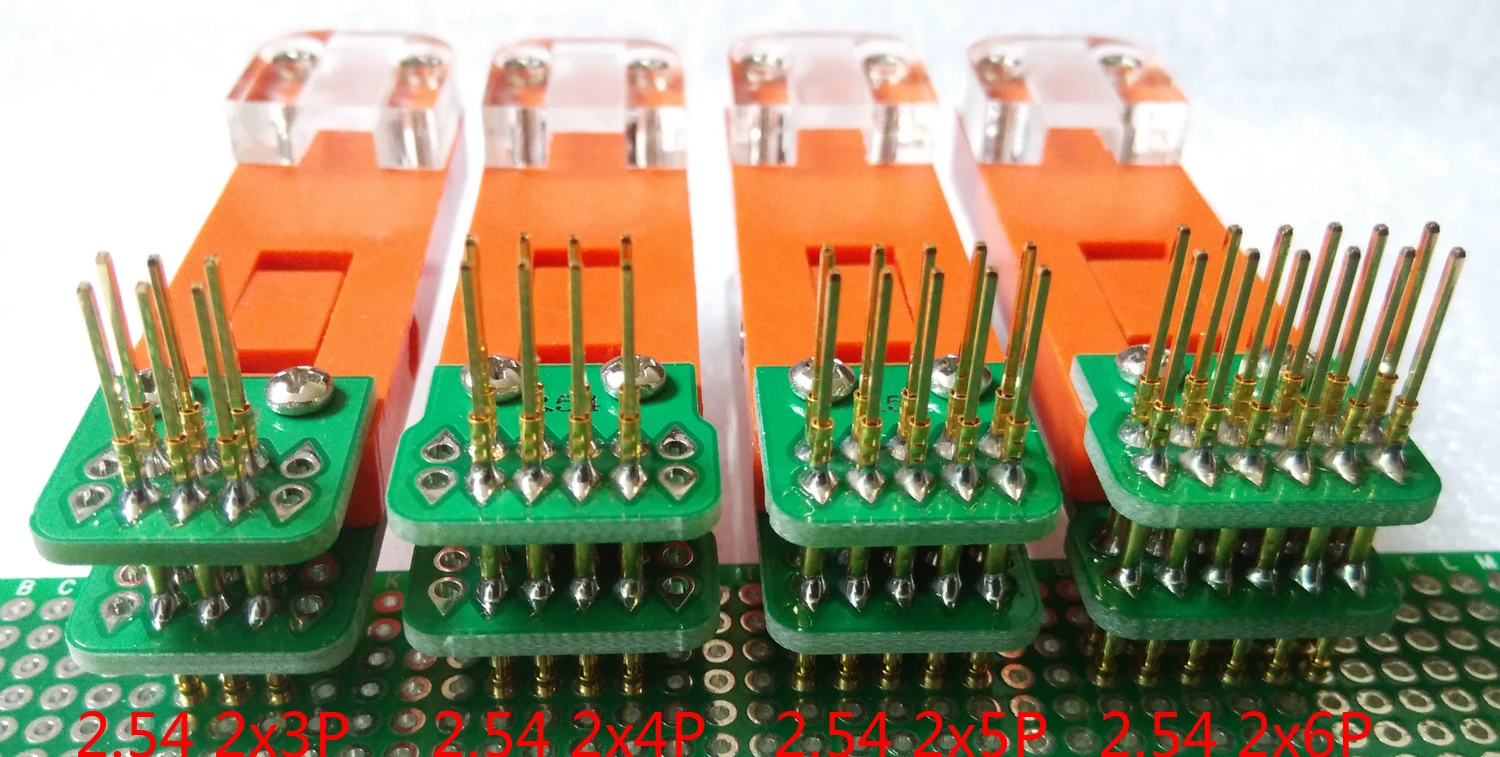

A profundidade do grampo da dobro-fileira é 16mm, e o ponto do teste é 16mm o mais distante da borda da placa.
Alguns compradores querem soldar a sonda por si mesmos, observe o seguinte:
Precauções para soldar sonda:
1. Quando a temperatura da ponta de prova é alta durante a soldadura, queimará a pálete acrílica. Recomenda-se preencher uma placa PCB + um cartão de visita. O cartão de visita está próximo da palete de acrílico.
2. Se o ponto de teste do PCB na lateral for um orifício, recomenda-se prender o clipe ao PCB na lateral e depois soldá-lo, o que ajuda no posicionamento da sonda.
3. Antes da soldagem, preste atenção ao ajuste consistente da direção do tubo da agulha.
4. Se for um clipe de linha dupla, instale apenas a sonda interna primeiro e, em seguida, solde a sonda externa.
