Tiristor Monofásico-deslocamento de Fase Gatilho Regulador de Placa Compatível com Potenciômetro Bidirecional 420ma10k

Pacote

Pacote 1: alimentação principal 220V
Pacote 2: alimentação principal 380V
Pacote 3: alimentação independente por favor especifique

1. Tiristor Monofásico-deslocamento de Fase Gatilho Regulador de – Origem : cn Origem

Ampla gama de aplicações

1. Universal retificação controlável: adequado para eletrólise, galvanoplastia, carregamento, retificador controlado
2. Tensão regulação mudança de fase: adequado para monofásico AC tensão regulação ou retificação com resistência. Carga indutiva
3. Electrólise química: apropriado para o produto químico, indústria da fundição, grande retificador verificável atual
4. Carga e descarga: apropriado para a carga da bateria e descarregar dispositivos
5. DC motor velocidade regulamento: adequado para DC motor velocidade controle dispositivo
6. A excitação do gerador é apropriada para o dispositivo síncrono da excitação do motor
7. Excitação do motor: apropriado para o dispositivo da excitação do motor
8. fase monofásica mudança tensão regulação
9. linha dobro-fogo bifásico fase deslocamento tensão regulamento
10. Retificação metade-controlada da completo-ponte monofásica
Onze. Motor soft start
Doze. Excitação do motor DC
Treze. Regulação da velocidade do ventilador do motor monofásico
Catorze. Transformador secundário tensão lateral regulação

2. Motor e Acessórios – Nome da Marca : Rhllt

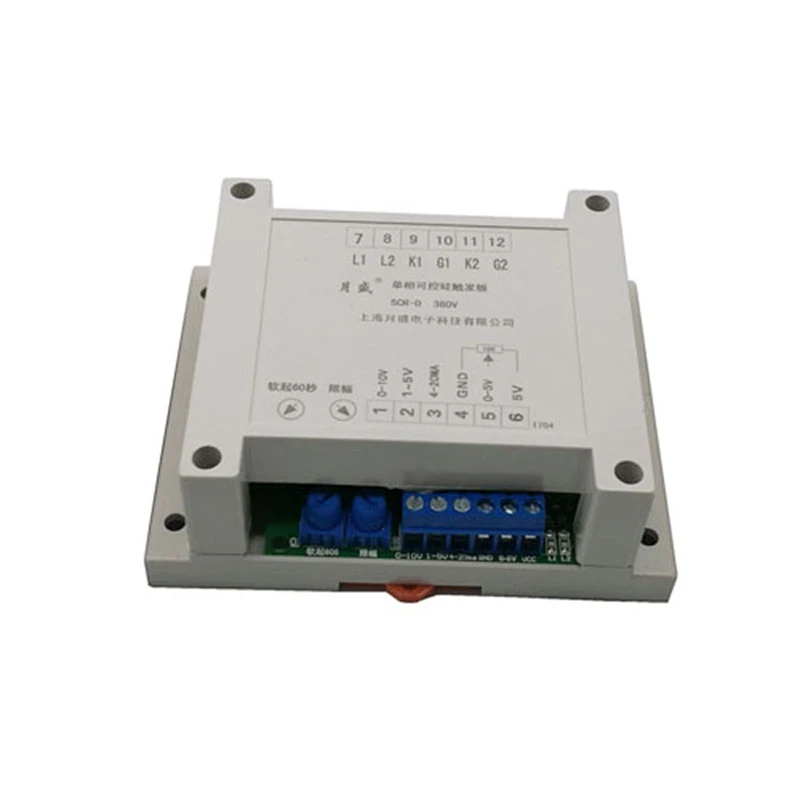

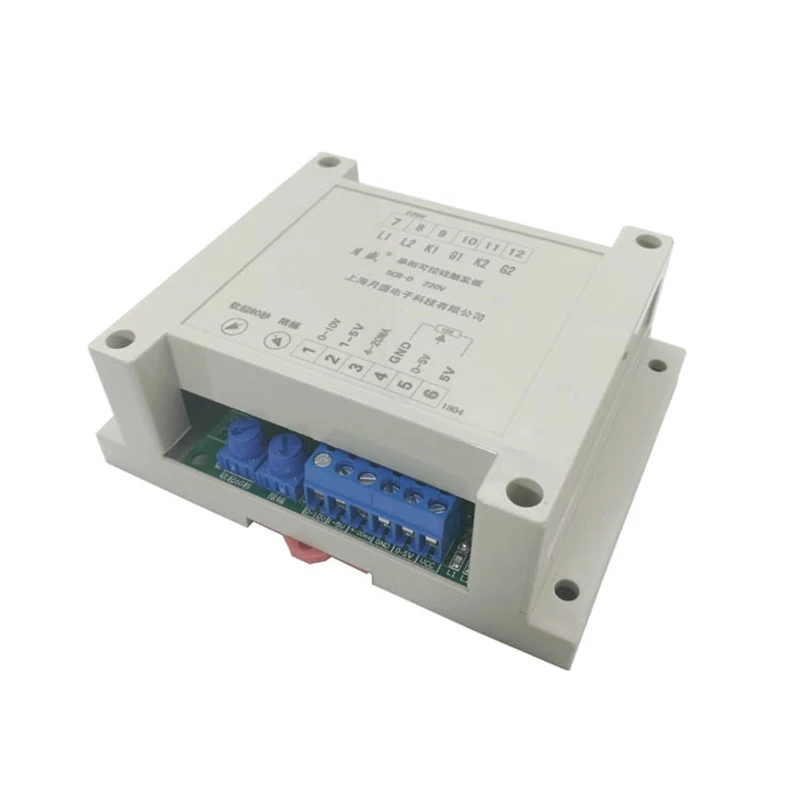

A placa de gatilho tiristor monofásica é composta por circuito de gatilho integrado, amplificador operacional, transformador de pulso e outras unidades produzidas por nossa empresa. Isolamento de entrada e saída, pode ser usado com uma variedade de instrumentação automatizada, sem interferência no instrumento, também pode ser controlado manualmente por potenciômetro externo, amplamente utilizado em sistemas de controle com ajuste suave contínuo dos requisitos de carga, alta precisão ou nenhum grande impacto atual. Tais como AC e DC velocidade do motor regulação, tensão regulação, carregamento, etc. Usado principalmente para carga resistiva pura monofásica, carga indutiva monofásica ou controle primário do transformador, como haste de carbono de silício, haste de molibdênio de silício, fio de resistência, etc. Pode igualmente ser usado para a retificação metade-controlada monofásica ou da completo-ponte bifásica com disparo seguro. O trabalho é estável e flexível.

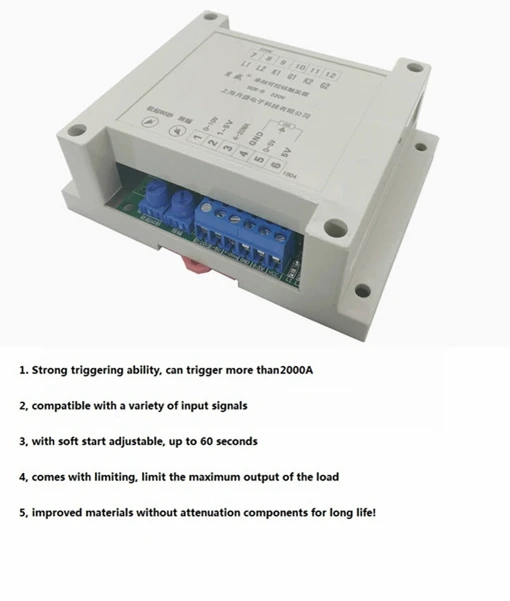

1. A onda do disparador é simétrica e a precisão do controle é = 5. A entrada é linear para a saída, a interferência é forte, e o trabalho é estável.
2. A potência do gatilho é grande (corrente de pulso 300MA), que pode acionar diretamente o tiristor acima de 2000A.

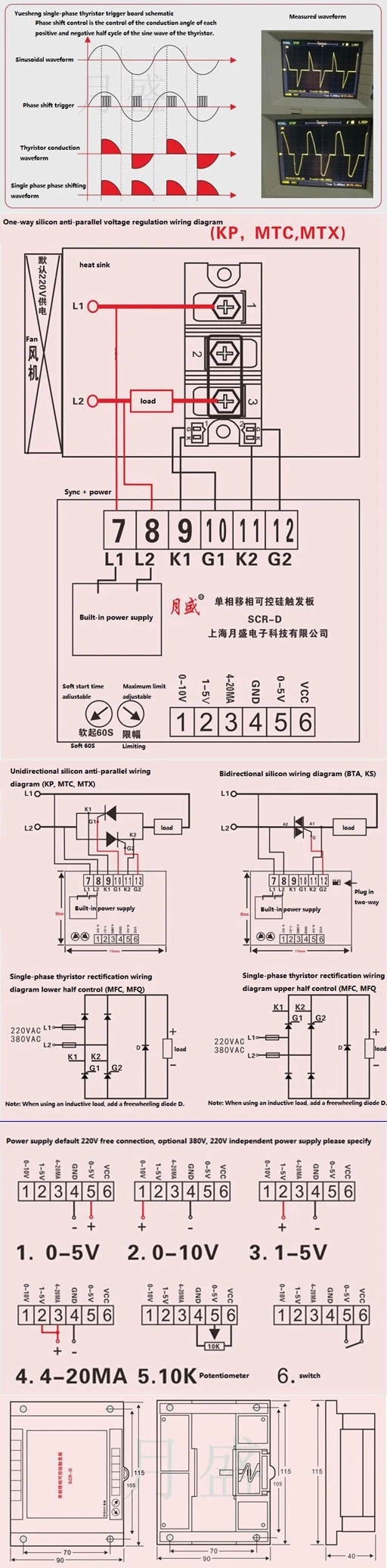

3. Uma variedade de sinais de controle: potenciômetro (10K), DC1-5V, DCO-10V, DC4-20mA.
4. Com função de início suave, os 60 segundos ajustáveis mais longos, início suave para proteger o tiristor e a carga do impacto, ajuste o atraso
Tempo 0-60 segundos para escolher. Há também um limite de saída máximo ajustável que limita o 100 Saída.
5. Nenhum fogo, deslocamento zero da fase, retificação metade-controlada, fiação simples, manutenção fácil.
6. O circuito principal e o circuito de controle são completamente isolados, seguros e confiáveis.
7. Freqüência: compatível com 50-60HZ
8. Pulverização três anti-pintura tem uma película protetora transparente, que tem umidade superior, poeira e resistência à corrosão.

3. Eixo de Motor – tipo de Sensor : Fotoelétrico

Fácil troubleshooting (100 antes da inspeção)

1. O indicador do poder está desligado, a fonte de alimentação não pode ser fornecida. Verifique L1, L2 é a fonte de alimentação e a linha do sinal sincronizado. O indicador de saída não acende. Verifique se o sinal de entrada é dado.
2. Gatilho G pino não saída, primeiro confirmar se a carga está conectada, nenhuma carga não pode testar, a placa é princípio de mudança de fase, nenhum circuito não funciona, se você quiser depurar: você pode conectar 1 100W lâmpada comum, fazer uma pequena depuração Load.
3. Use sinal analógico (4-20MA, 0-10V, 1-5V) de saída não é ajustável, primeiro confirmar se a carga está conectada, sem carga não pode testar, você pode usar potenciômetro 10K, depuração manual, cuidar do normal É um problema com fontes analógicas
4. O tiristor não tem saída, e é verdade que os outros fios estão conectados ao mesmo tempo. Olhe para o K1G1K2G2L1L2 para falhas. Note que o GK não pode ser revertido. A L1L2 é a linha de detecção síncrona e a fonte de alimentação, independentemente do fogo zero.
