Transformador de Sinal de Áudio Equilibrada e Desequilibrada Step-up Conversão 600: 10k – 15k

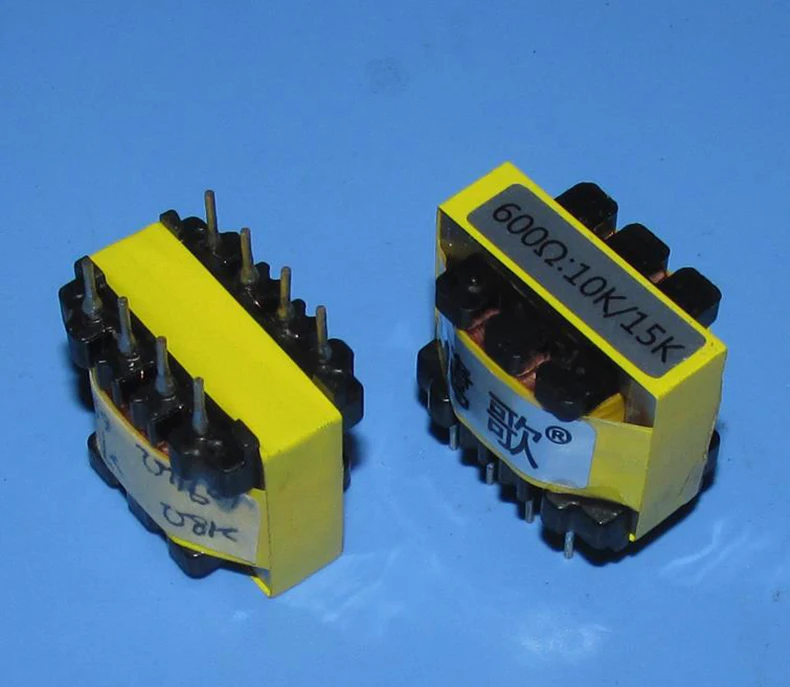

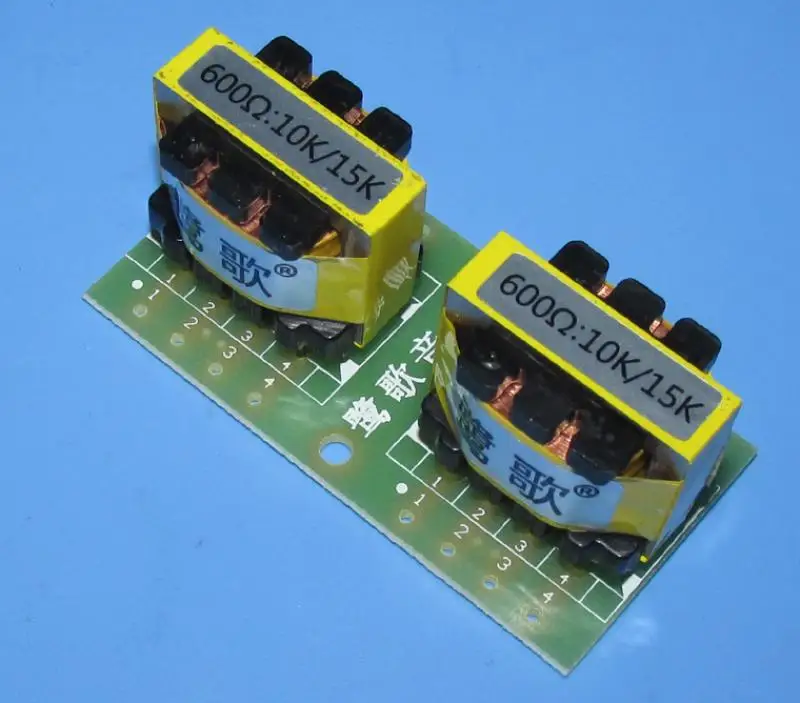

600: 10k/15k sinal de áudio step-up isolamento transformador: o valor medido é marcado no transformador. Transformador de alta qualidade de áudio step-up, enrolado com material permalloy importado, pode filtrar para eliminar a interferência de ruído ac, e gosto digital é o melhor. Usado em vários high-end profissional de alta fidelidade pré-estágios, sinal de áudio que aumenta o uso.

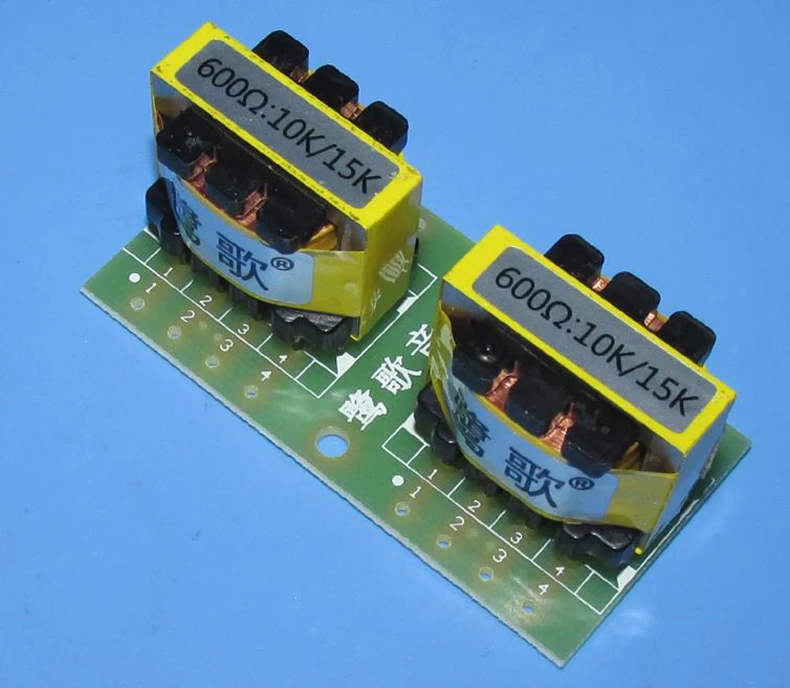

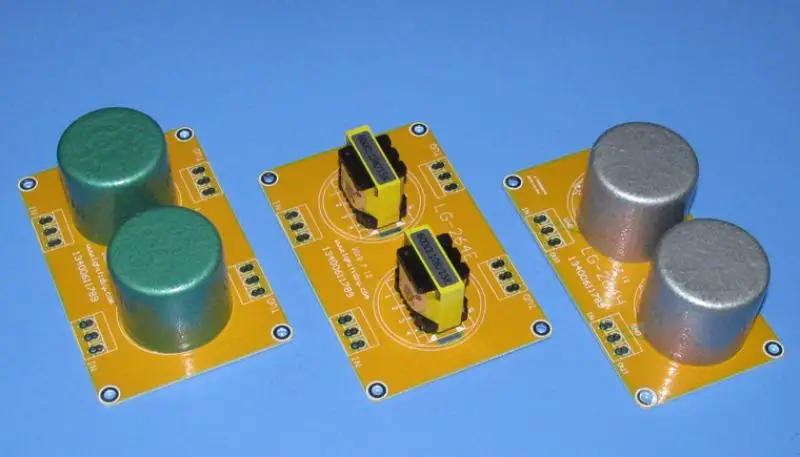

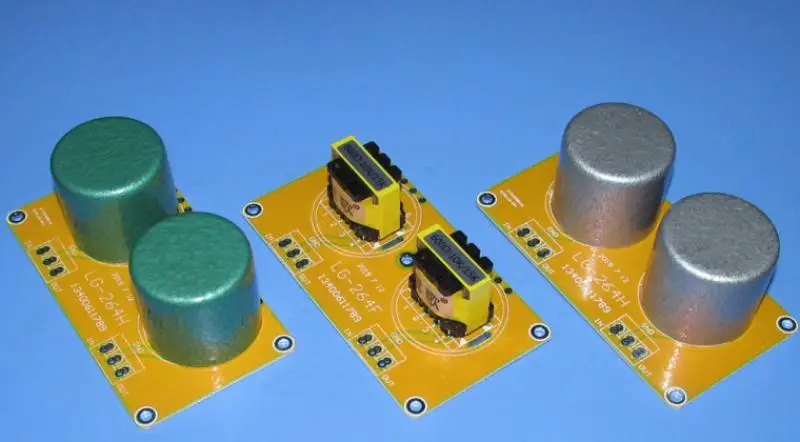

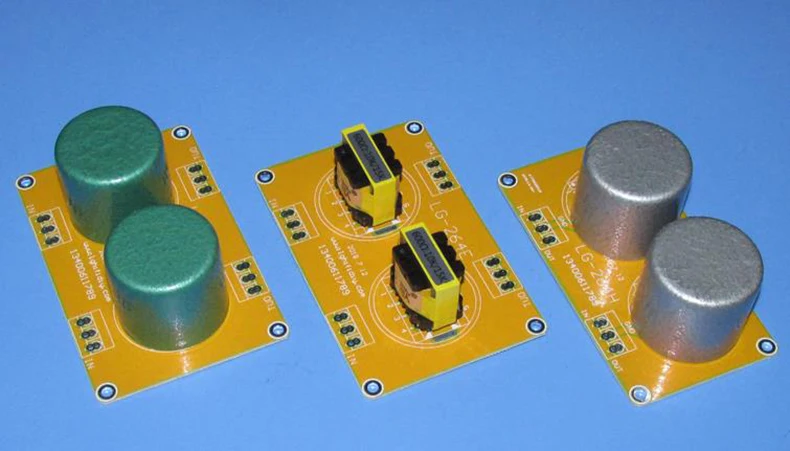

A relação de tensão medida é de 1 a 4 a 4.8. Isto é dizer, 600 ohms entrada 1v tensão, a tensão de saída de 10k/15k enrolamento é 4v e 4.8v, o sinal recebe 4 vezes ou 4.8 promoção de vendas e amplificação. Comprar dois transformadores e obter uma placa de circuito para transformadores de correspondência e vendê-los em pares.
O gado do impulsionador de 4 a 5 vezes pode compensar os transformadores passivos do impulsionador produzidos pela baixa saída de sinal audio de computadores e telefones celulares no mercado. Ao ouvir música com telefones celulares, computadores e amplificadores de mp3, é comum descobrir que o som é pequeno, os detalhes são poucos, a dinâmica é fina, e não há leitor de cd/decodificador. A tensão principal é 5v, e o valor de saída de áudio é 0.2-0.5v tensão, enquanto os amplificadores de potência existentes são geralmente projetados para ter uma tensão de entrada de 2-5v. A diferença de tensão no meio requer um aumento de 4-5 vezes de ampliação. Esta vaca impulsionadora pode compensar esta vaga.

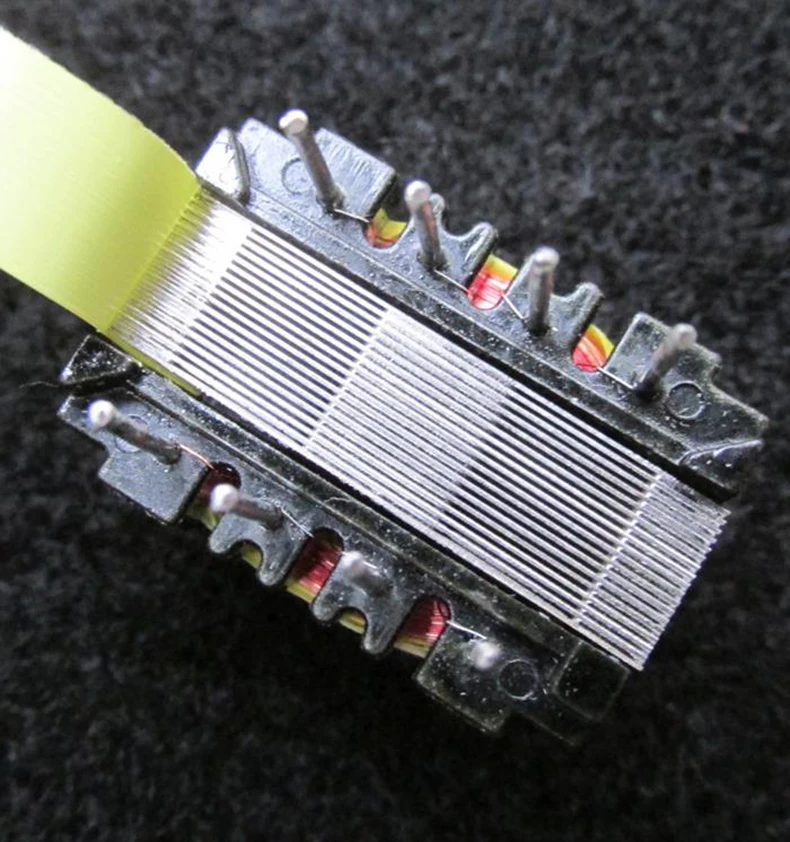

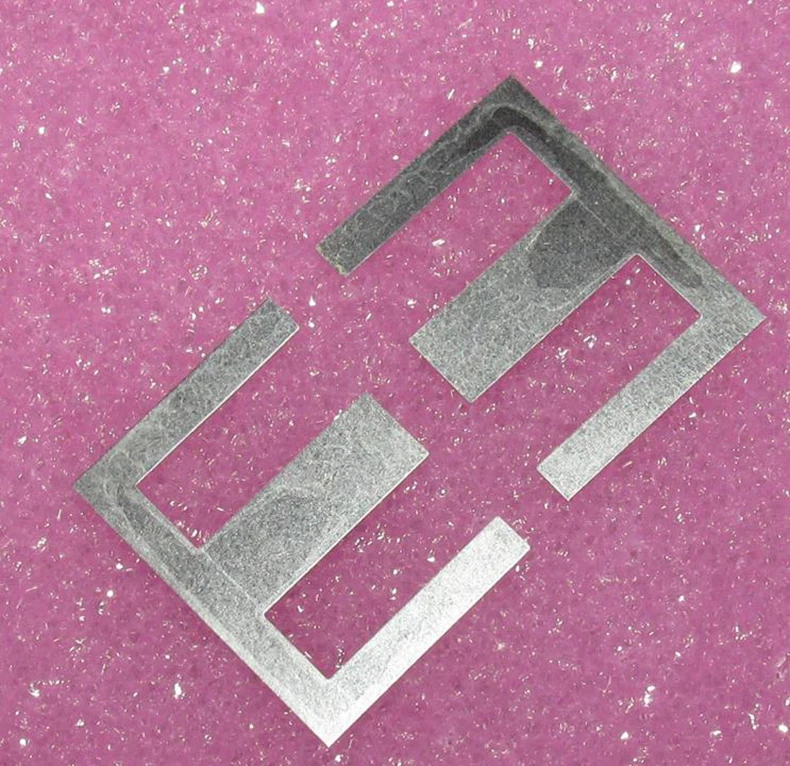

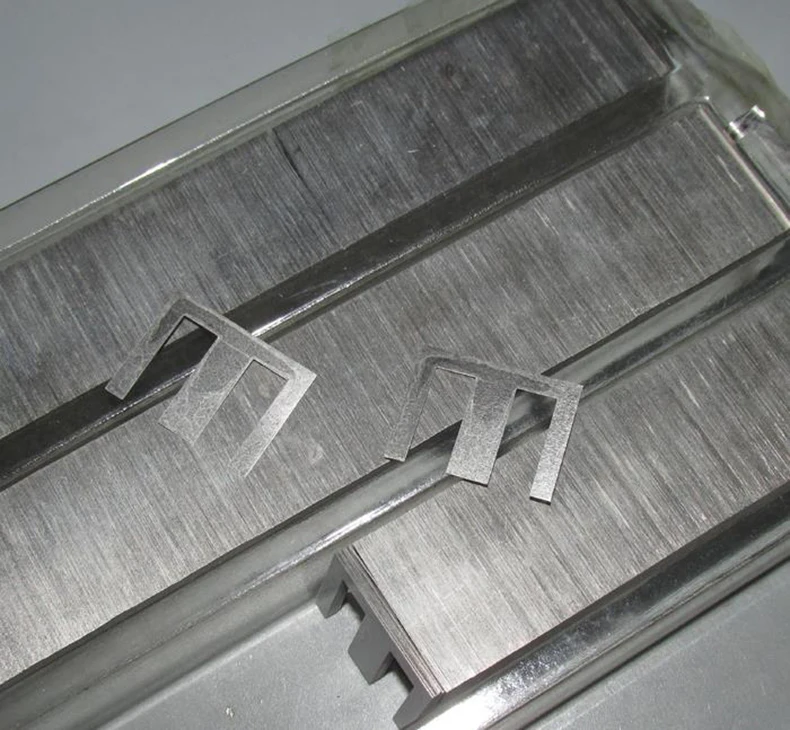

O núcleo do transformador é feito do material importado de ee25mm permalloy com um conteúdo de mais de 85%, e o núcleo é esbranquiçado e brilhante. Tamanho do núcleo do ferro: comprimento 25.5mm × altura 19mm × espessura da pilha 7mm, espessura da folha é somente 0.16mm como mostrado na figura abaixo. O fio esmaltado de cobre sem oxigênio de alta pureza é enrolado para tornar a transmissão de sinal de áudio perfeita.
Medida real média: a resistência de cobre primária de 600 ohms é de cerca de 218 ohms, e a indutância é de cerca de 25-35h. A resistência de cobre secundária é de cerca de 1092 ohms, e a indutância é de cerca de 660-760h.
Equipamento de teste: victor shengli 4090b desktop digital precision bridge 100hz ponto de freqüência teste deve prevalecer, e o instrumento pode ser verificado por si só
O valor de indutância será diferente devido a diferentes pontos de frequência de teste. A indutância será diferente quando a freqüência é baixa, e a indutância será grande quando a freqüência é alta. Então não basta olhar para o tamanho da indutância, mas também conhecer a frequência de teste. Isso faz sentido.
Resposta de freqüência medida
10hz 20 20khz-0.5db,
5hz 33 33khz-2db
Equipamento de teste físico da resposta da frequência (software não-virtual do teste):
Gerador de sinal: japão líder LAG-120A
Medidor de nível: japão keneood VT-186
Osciloscópio: japão keneood CS-5175 100mhz
