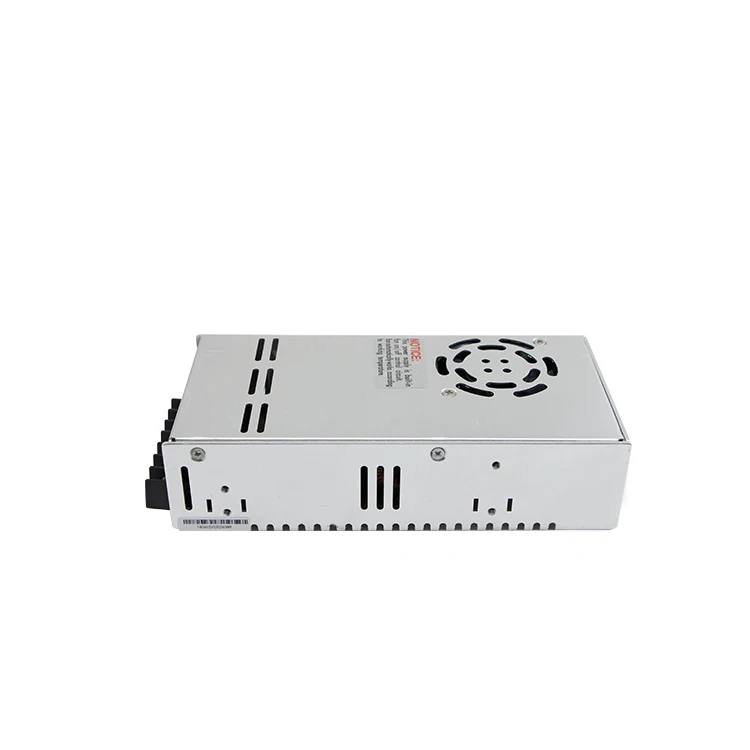

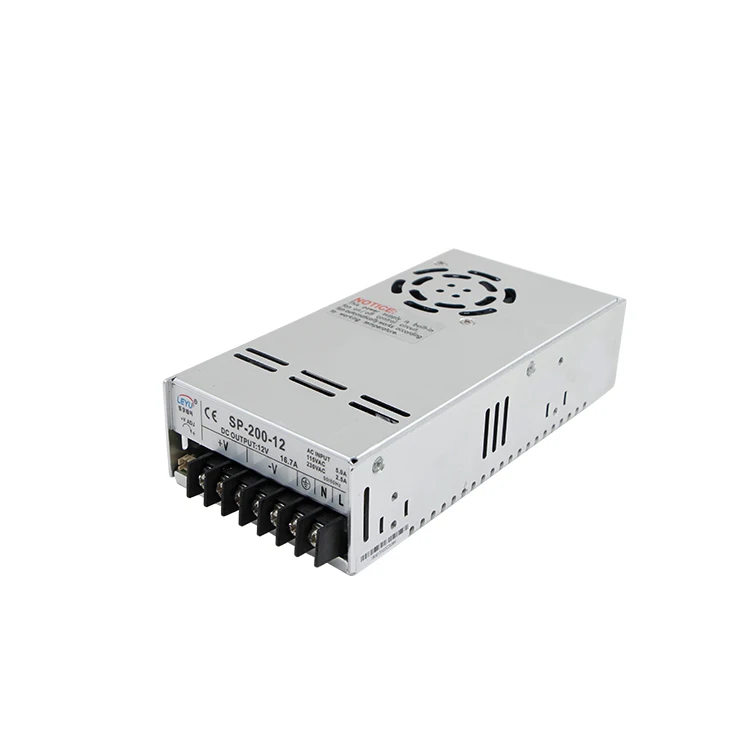

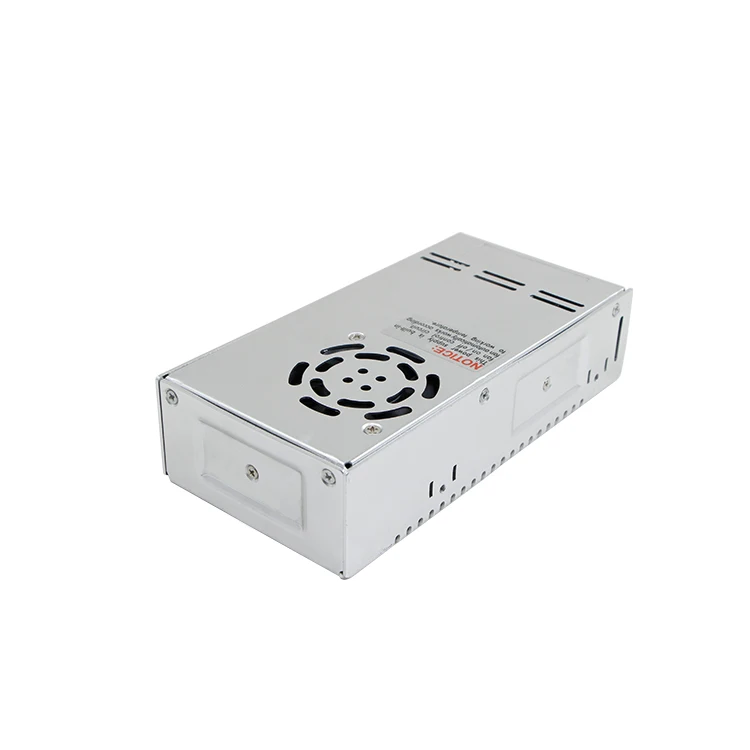

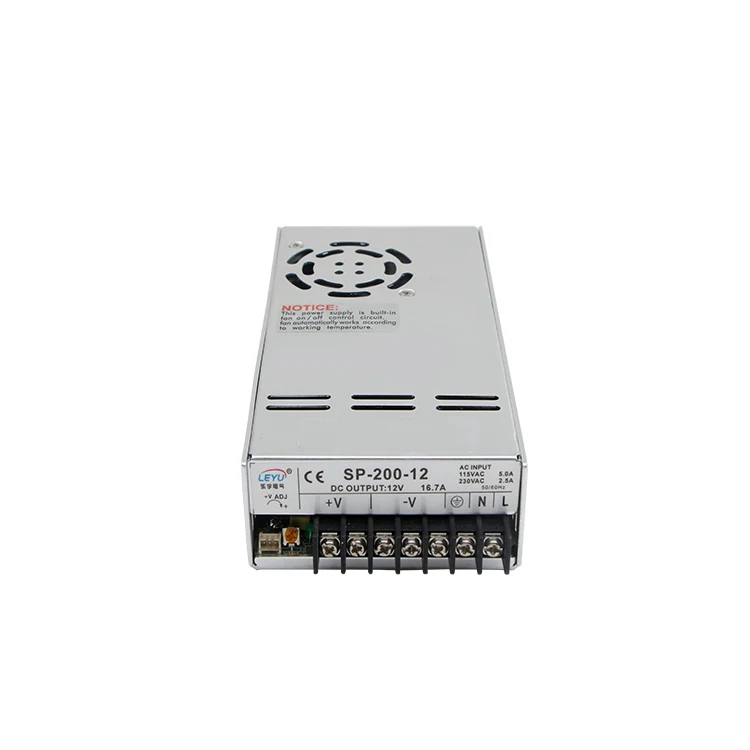

Única Saída 8.4a Função Pfc Fonte de Alimentação Venda Quente no Mercado Sp200w 24 v ac dc Fonte de alimentação de comutação

ESPECIFICAÇÕES

SAÍDA

Modelo

SP-200-5

SP-200-7.5

SP-200-12

SP-200-13.5

SP-200-15

SP-200-24

SP-200-27

SP-200-48

DC Tensão

5 V

7.5 V

12 V

13.5 V

15 V

24 V

27 V

48 V

Corrente nominal

40A

26.7A

16.7A

14.9A

13.4A

8.4A

7.5A

4.2A

Faixa de corrente

0-40A

0-26.7A

0-16.7A

0-14.9A

0-13.4A

0-8.4A

0-7.5A

0-4.2A

Potência nominal

200 W

200.2 W

200.4 W

201.1 W

201 W

201.6 W

202.5 W

201.6 W

Ripple & Noise

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

150mVp-p

150mVp-p

250mVp-p

Faixa de Ajuste DC

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

Tolerância de tensão

± 2%

± 2%

± 2%

± 2%

± 2%

± 1%

± 1%

±. 0%

Regulamento da linha

±. 5%

±. 5%

±. 5%

±. 5%

±. 5%

±. 5%

±. 5%

±. 5%

Regulação de carga

±. 5%

±. 5%

±. 5%

±. 5%

±. 5%

±. 5%

±. 5%

±. 5%

Instalação, Ascensão, Sustenta o Tempo

600 ms, ms 30, 20 ms em plena carga

ENTRADA

Faixa de tensão

85 ~ 264 VAC47-63Hz 120 ~ 370VDC

AC Atual

3.5A/115 VAC1.7A/230VAC

Fator de potência

PF> 0.93/230VAC, PF> 0.98/115VAC em plena carga

Eficiência

71%

76%

79%

80%

81%

83%

83%

84%

Corrente de energização

Arranque a frio 40A/230VAC

Corrente de fuga

<2mA/240VAC

PROTEÇÃO

Sobre a Carga

105%-150%

Proteção: corrente Constante limitando, recupera automaticamente depois que a condição de falha é removida

Sobre a proteção da Tensão

110% ~ 135%

Tipo de proteção: desligue o/p tensão, re-power sobre para recuperar

Sobre o Temp.

TSW1 (transistor De Potência) Quando temporária. Em 95±5 C desligamento o/p tensão temp. <95±5 C O/I auto-recuperação.

FAVORÁVEL AO MEIO AMBIENTE

Temp de trabalho. Umidade

-10C ~ + 50C; 20% ~ 90% RH

Temp do armazenamento. Umidade

-20C ~ + 85C; 10% ~ 95% RH

Temp. Coeficiente

±. 03%/C (0 ~ 50C)

Vibração

10 ~ 500Hz, 2G 10 min. /1 ciclo, período para 60 min, cada um ao longo de X, Y, Z axes

SEGURANÇA

Tensão suportável

I/P-O/P: 3KVAC 3 I/P-O/P: 1.5 1.5KVAC O/P-FG: 0.5 KVAC

Resistência de isolamento

I/P-O/P, I/P-FG, O/P-FG: 100 M Ohms/500VDC

PADRÃO

Padrão de segurança

O projeto refere UL1950, TUV EN60950

EMC Padrão

O projeto refere EN55022, EN61000-3-2,-3, EN61000-4-2, 3,4, 5,6, 8,11; ENV50204, EN55024

OUTROS

Dimensão

199*99*50mm (L * W * H)

Peso

0.8 Kg/pc

NOTA

1. todos os parâmetros NÃO especificamente mencionados são medidos a 230VAC entrada, carga nominal e 25C de temperatura ambiente.

2. ripple & ruído são medidos em 20 MHz de largura de banda usando um 12 & Prime; de par trançado-fios encerrado com um 0.1 μ & 47μ capacitor paralelo.

3. tolerância: inclui configurar tolerância, regulação de linha e de regulação de carga.

4. a fonte de alimentação é considerado um componente que será instalado no equipamento final. O equipamento final deve ser re-confirmou que ele ainda atende as directivas EMC.
