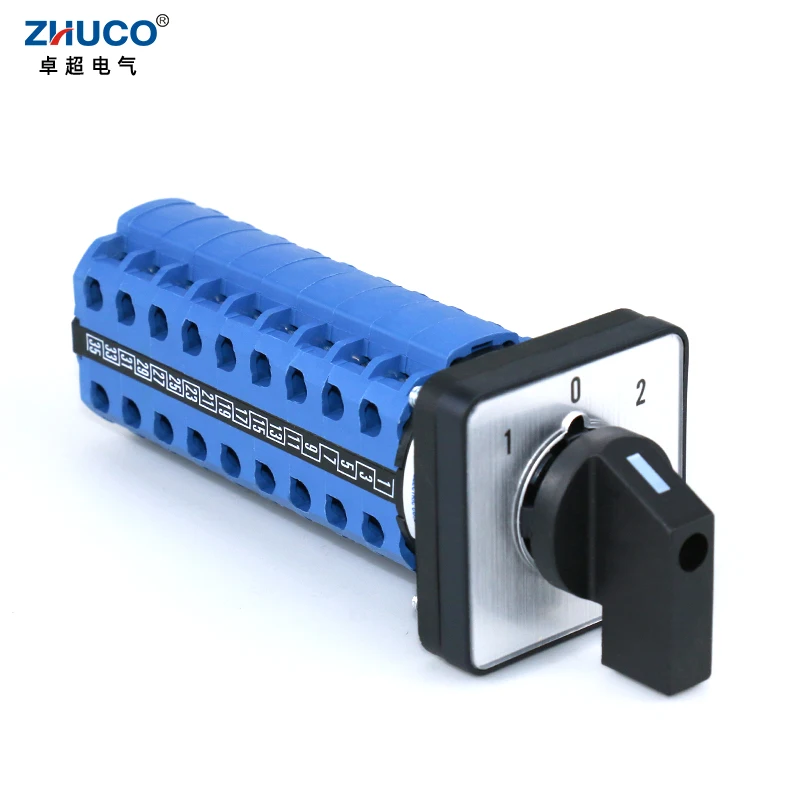

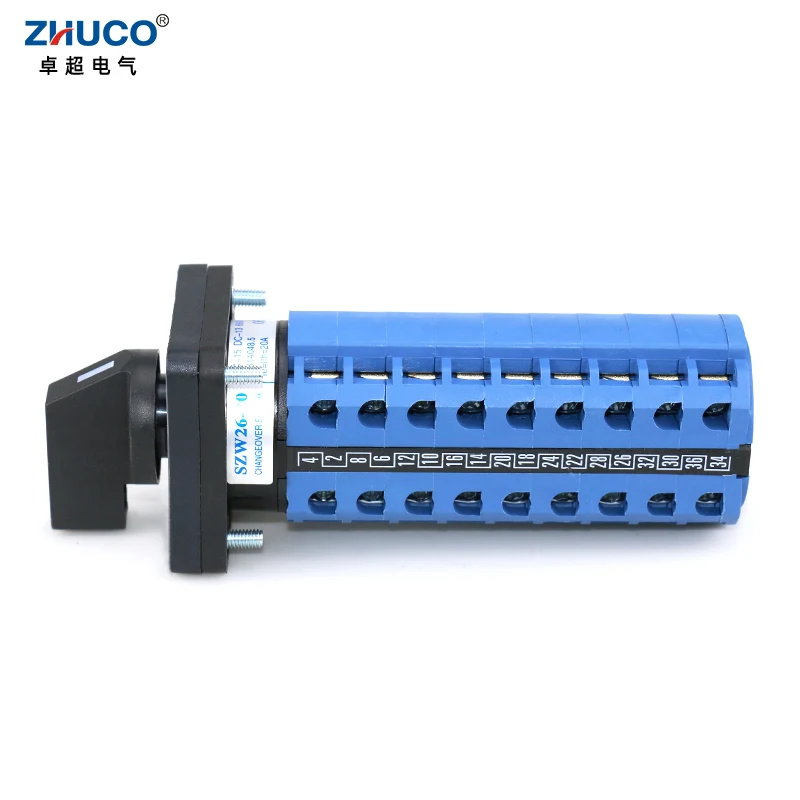

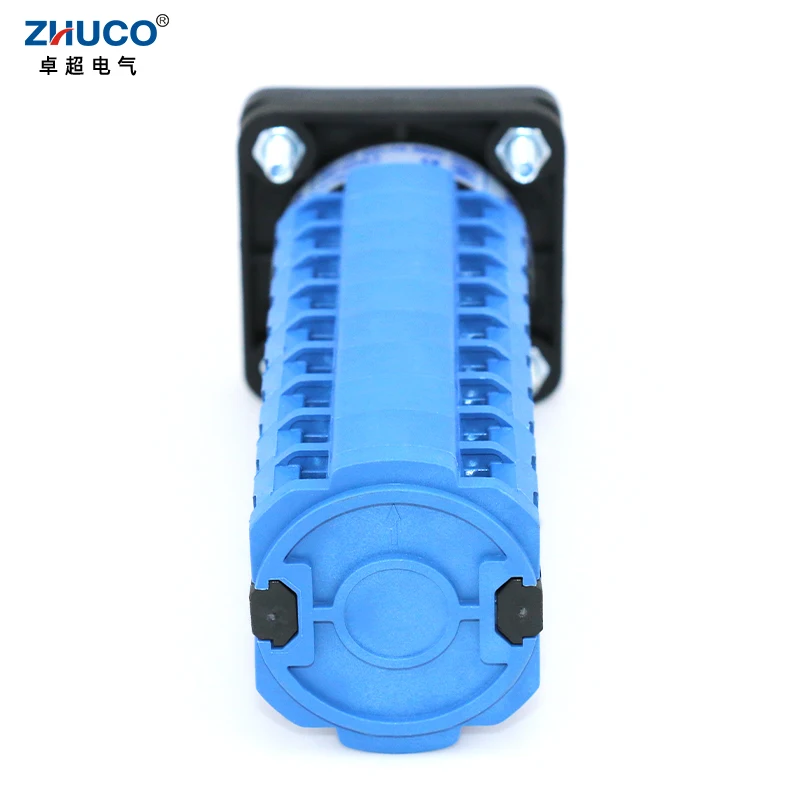

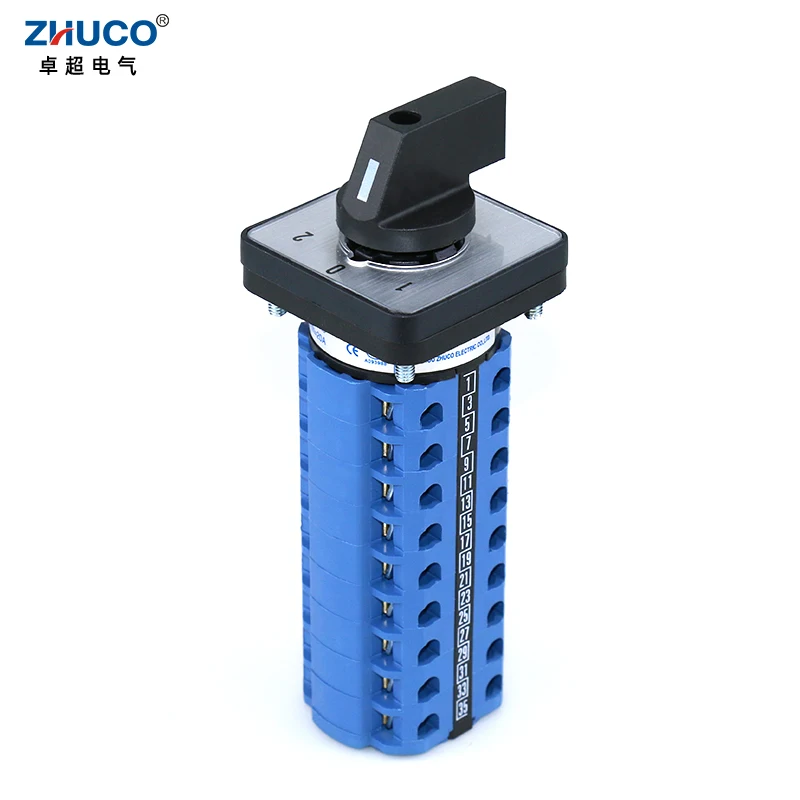

Zhuco Szw26 Lw2620 Posição Pólos 36 Terminais 20a Transferência de Comutação Cam Interruptor Seletor Universal 64×64 48×48 mm Painel

Zhuco szw26/LW26-20 3 posição 9 pólos 36 terminais 20a transferência de comutação cam interruptor seletor universal 64×64 48x48mm painel

Descrição descrição:

1. nome do produto:

Szw26/LW26-20/d909.9 20a 9 fase interruptor giratório universal da came da comutação

2. especificação:

Seletor de lactação; ui: 660v, ith: 20a; 9 fase 36 terminais

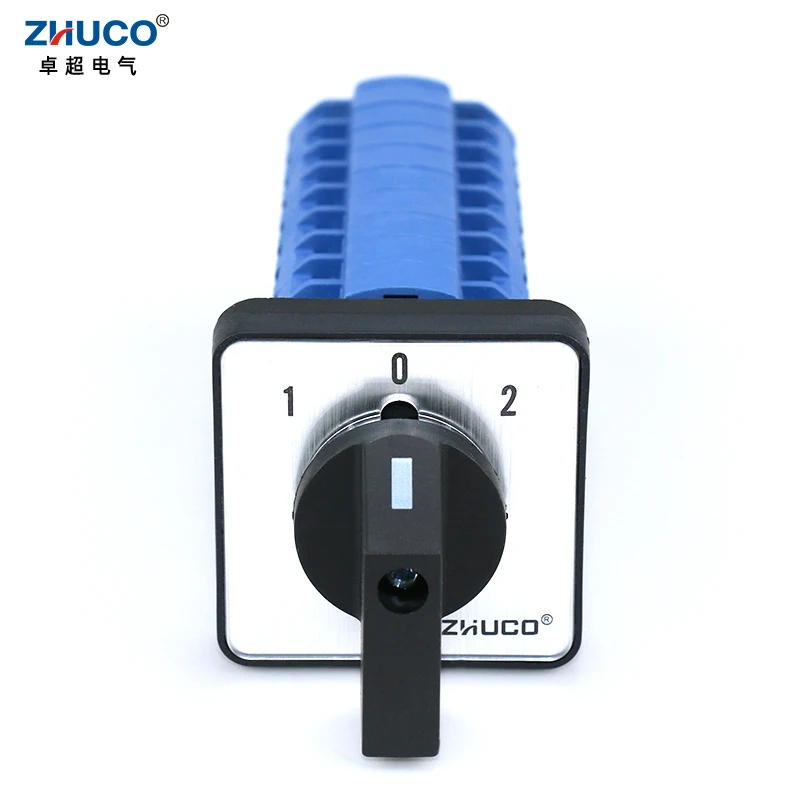

3 posição (1-0-2)

3. classificação:

AC-15: ue 440v ie 20a

DC-13: ue 240v ie 1a

4. tamanho do painel:48x48mm,Instalar tamanho:36x36mm

Tamanho do painel:64x64mm,Instalar tamanho:48x48mm

5. qual terminal será conectado em posição diferente, por favor leia o diagrama de fiação como referência.

Posição 1 : 1-2 , 5-6 , 9-10 , 13-14 , 17-18 , 21-22 , 25-26 ,29-30 , 33-34

Posição 0: todos os terminais desconectados

Posição 2 : 3-4 , 7-8 , 11-12 ,15-16 , 19-20 , 23-24 , 27-28 , 31-32 , 35-36

6. material:

Chama-material retardador do pc, resistência de alta temperatura; peças de cobre superiores com ponto de liga de prata.

7. suitablePara a espessura entre 1mm a 5mm da placa de montagem.

8. escolha idealPara a fiação elétrica nos interruptores de alimentação, interruptores de velocidade e motor assíncrono para sua partida e inversão, também pode fazer a conversão do circuito de controle.

9. amplamente utilizadoComo interruptores de controle de circuito, interruptores de equipamentos de teste, interruptores de controle do motor e interruptores de controle mestre, interruptores de transferência de sinal, ou interruptor de mudança para máquinas de solda elétrica e outros equipamentos.
