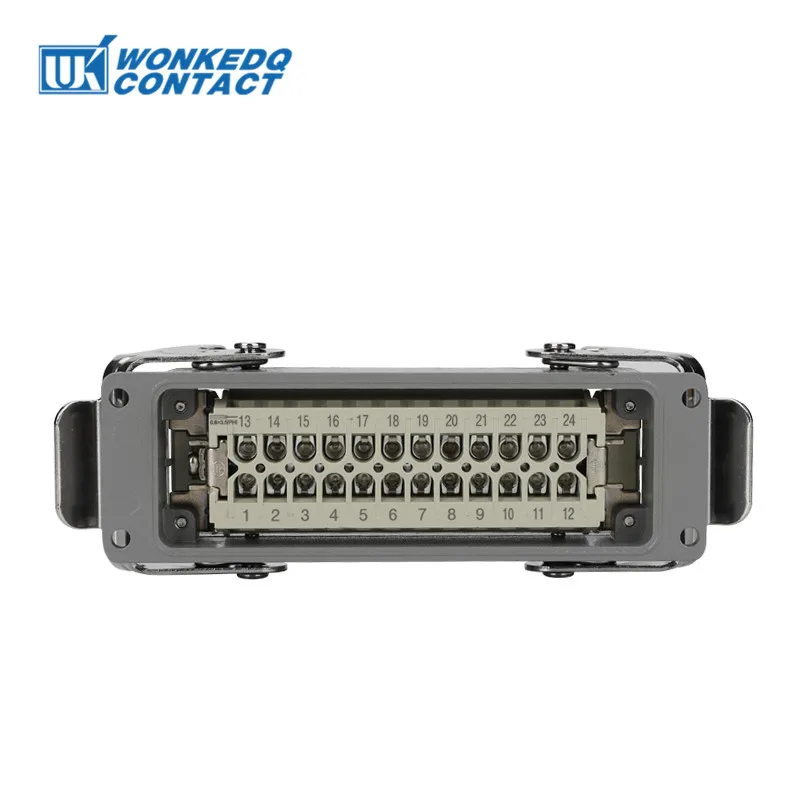

Hdc Ele 24 Insere a Parte Superior do Contato do Terminal do Parafuso do Núcleo 16a 500v Conector Resistente Industrial Impermeável do Cabo da Capa da Entrada Lateral

DESCRIÇÃO

Os conectores de energia resistentes são ideais para aplicações industriais com exigências ásperas. Pode ajudar a fornecer uma solução à vasta gama de necessidades em conectores industriais na engenharia mecânica e da planta. Trabalhando junto com o conector da entrada do cabo, conveniente de usar para fornecer um uso fácil e proteger ao equipamento da maquinaria quando o transporte, a instalação, a manutenção ou a reparação.

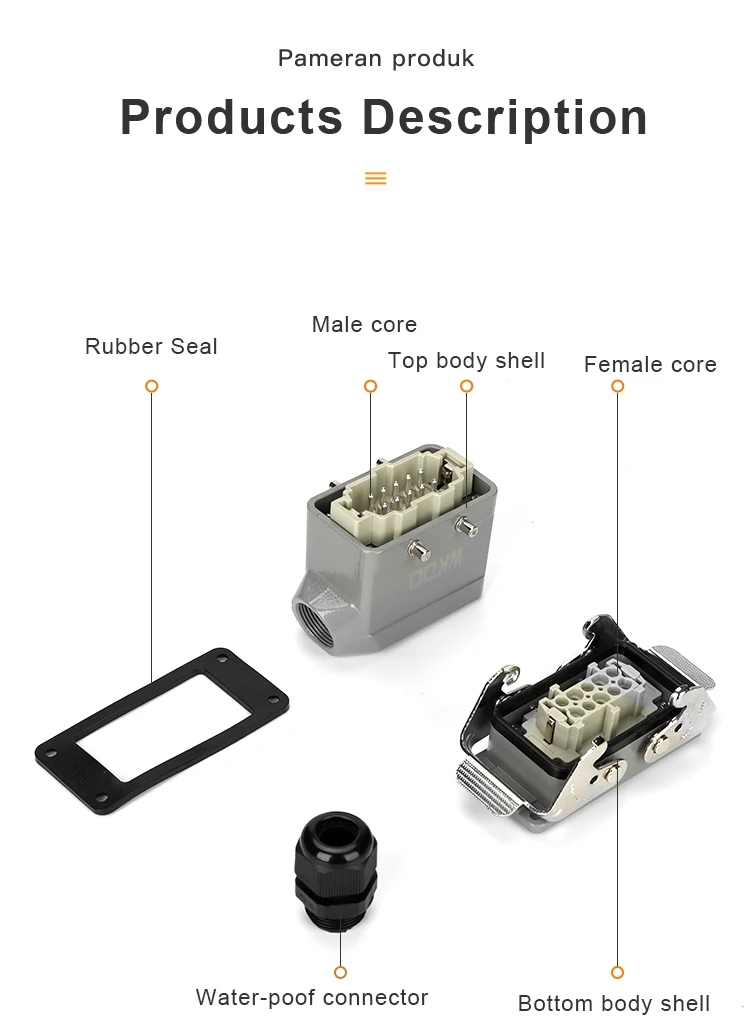

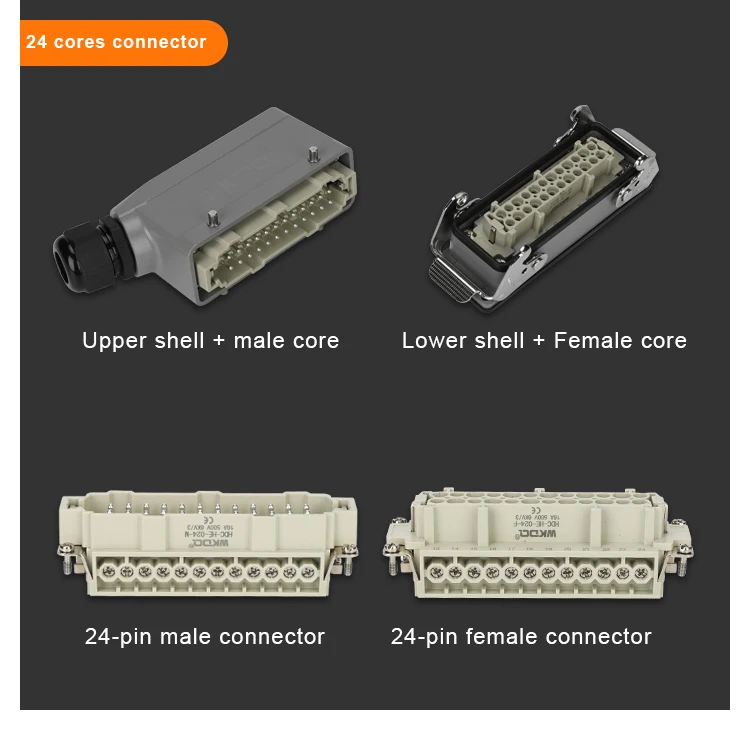

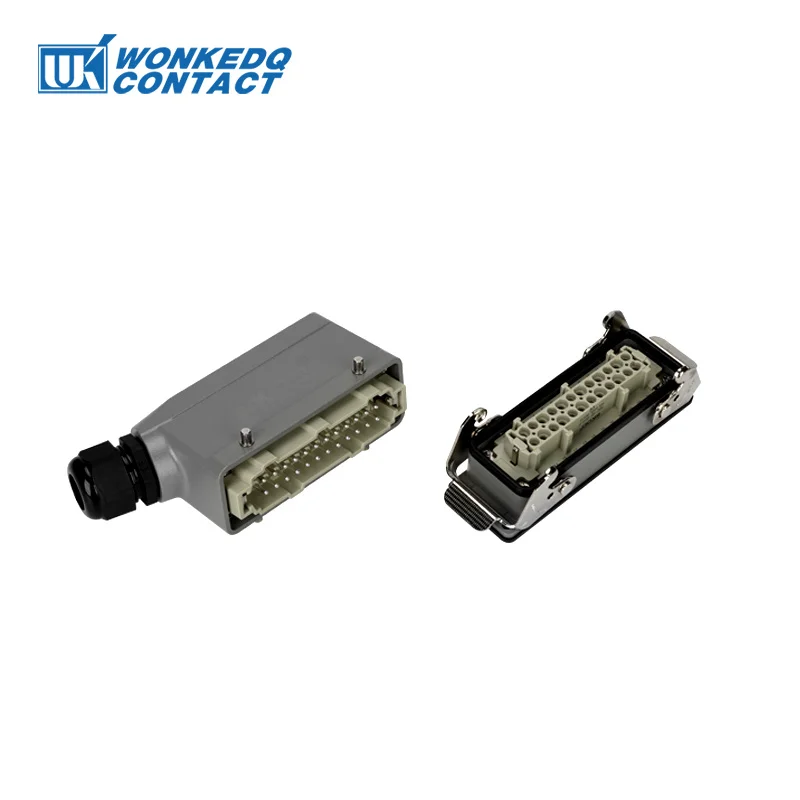

Cada conector de alimentação resistente inclui inserções masculinas e femininas, contatos terminados parafuso, capô de entrada lateral ou superior, carcaça montada anteparo e glândula de cabo.

• Fiação possível com terminal do parafuso, terminal do friso (contatos do pedido separadamente) ou terminal da gaiola-braçadeira.

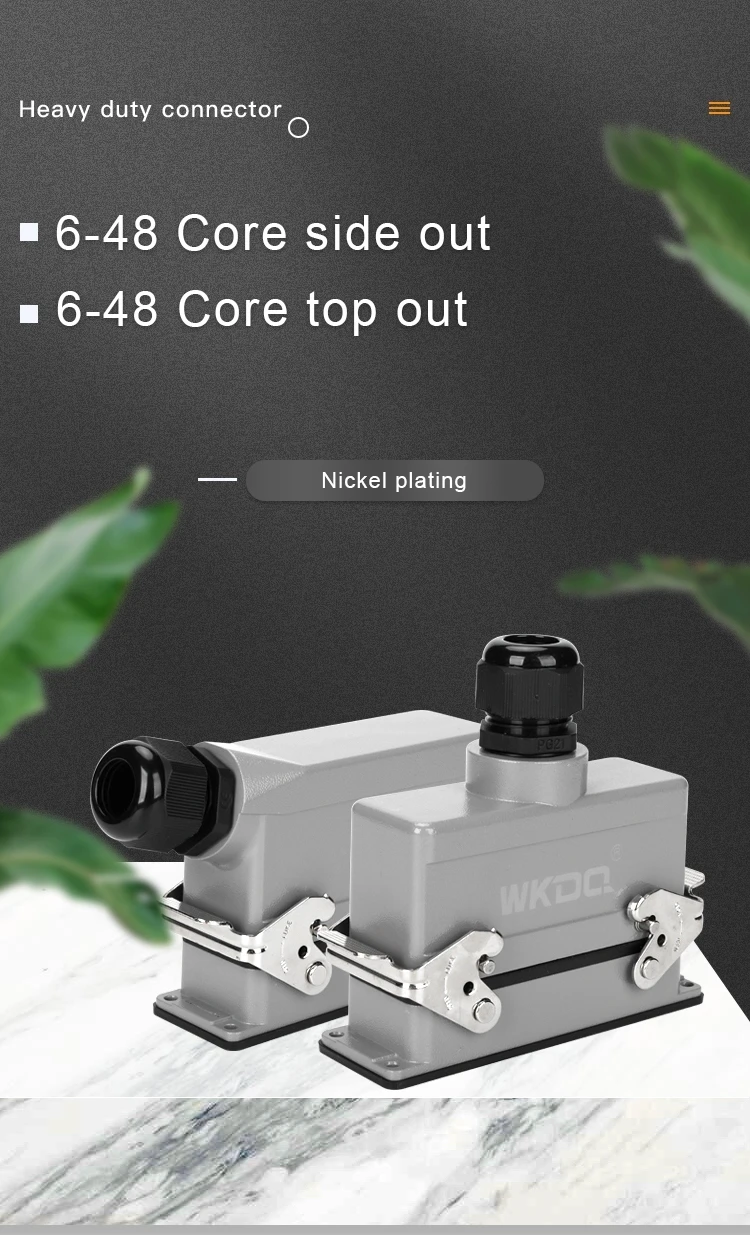

• Disponível na entrada lateral ou superior do cabo.

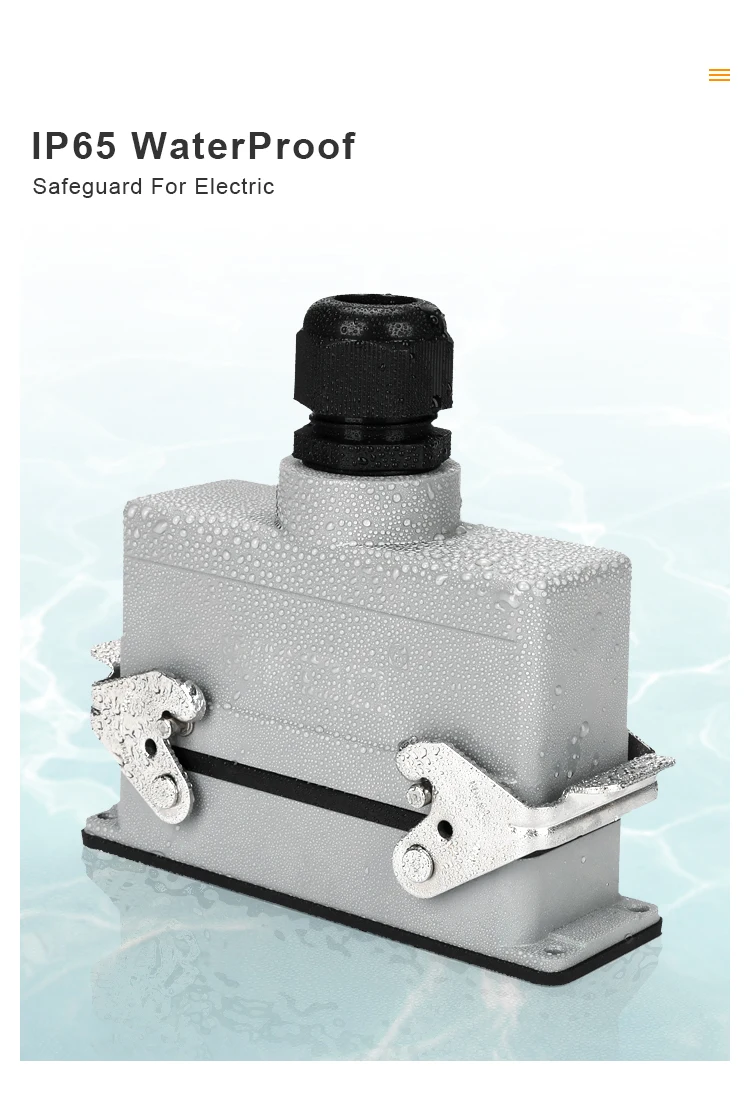

• Caixas de montagem do anteparo com desempenho à prova de água.

• A glândula de cabo fornece proteção de entrada.

• Nenhuma ferramenta especial exigida (terminação de campo), número elevado de ciclos, baixa força de atuação, proteção resistente robusta/durável.

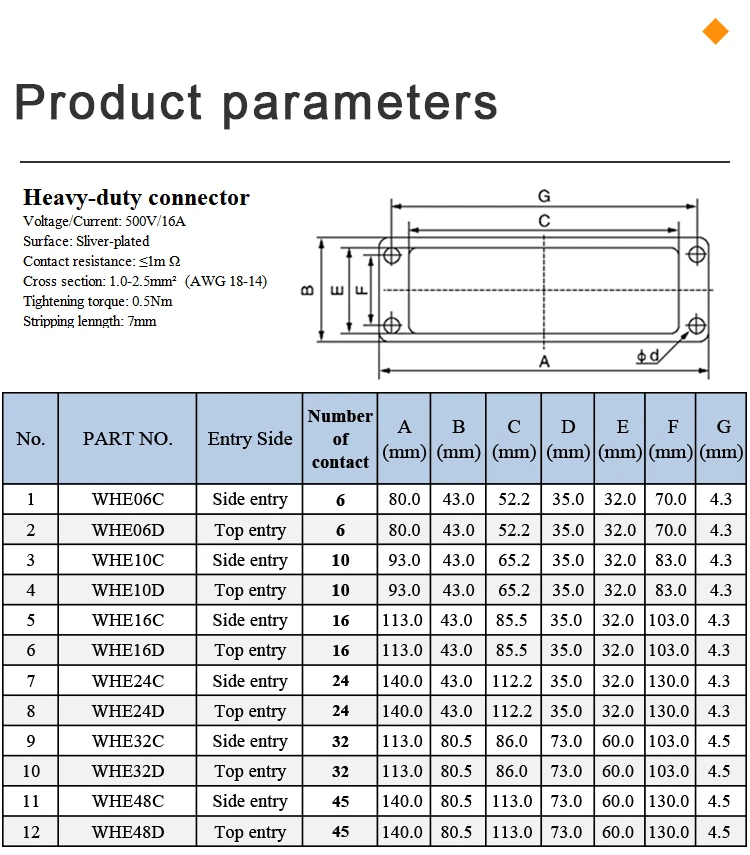

PARÂMETROS TÉCNICOS

No.	PARTE NO.	Entrada Lateral	Número de contato	UM (Mm)	B (Mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)

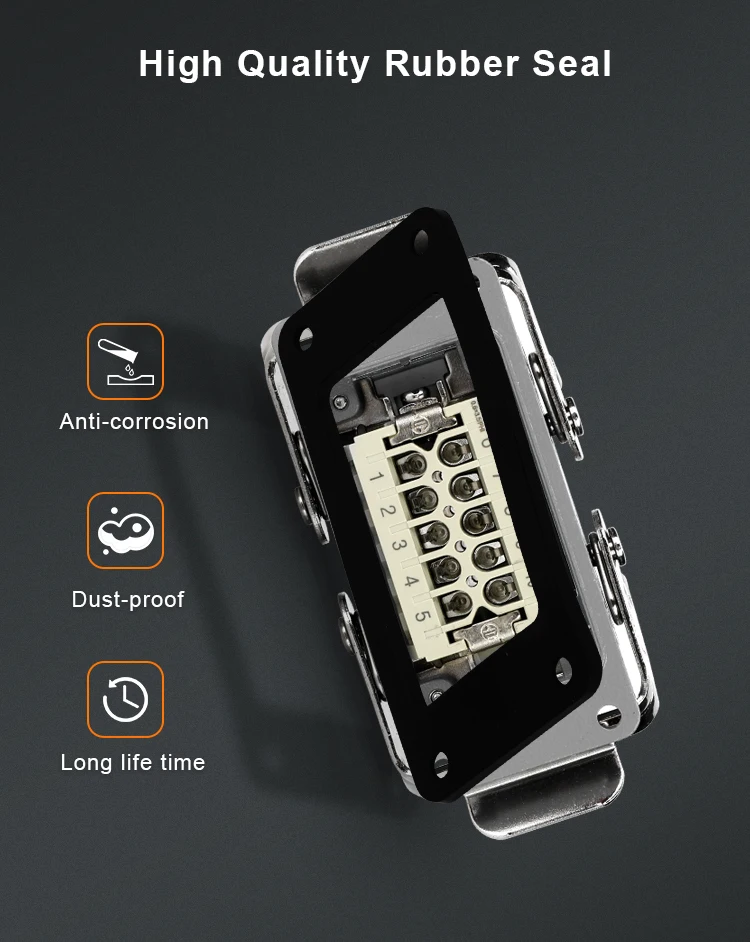

Heavy-duty conector Tensão/corrente: 500v/16a Superfície: sliver-plated Resistência de contato: seção transversal de 1 1m cross: 1.0-2.5mm ² (awg 18-14) Torque de aperto: 0.5Nm Descascando lenngth: 7mm					1. Hdc Ele 24 Insere a Parte Superior – Original Seal : Nitrile Rubber
1		Entrada lateral	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2		Entrada superior	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3		Entrada lateral	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4		Entrada superior	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5		Entrada lateral	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6		Entrada superior	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3

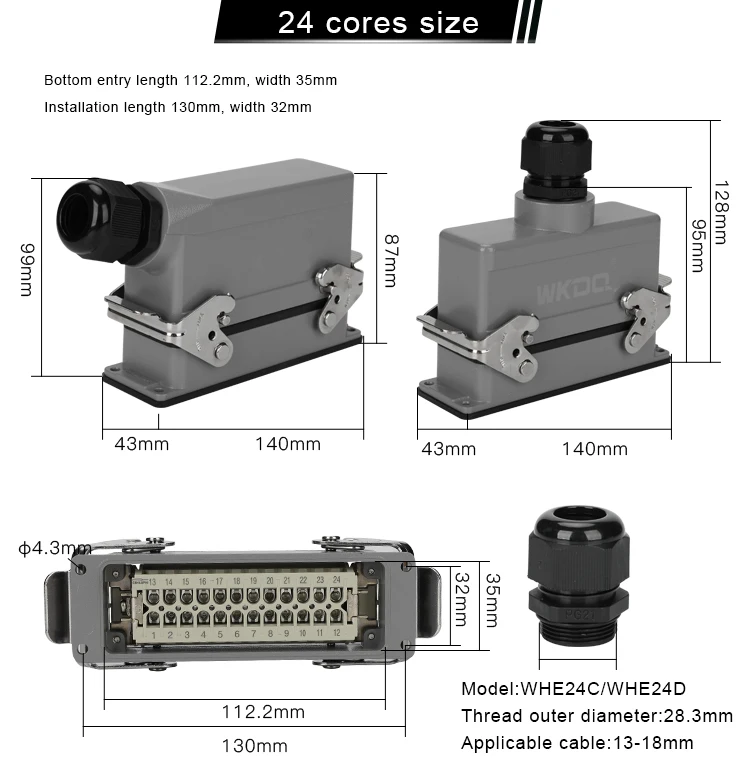

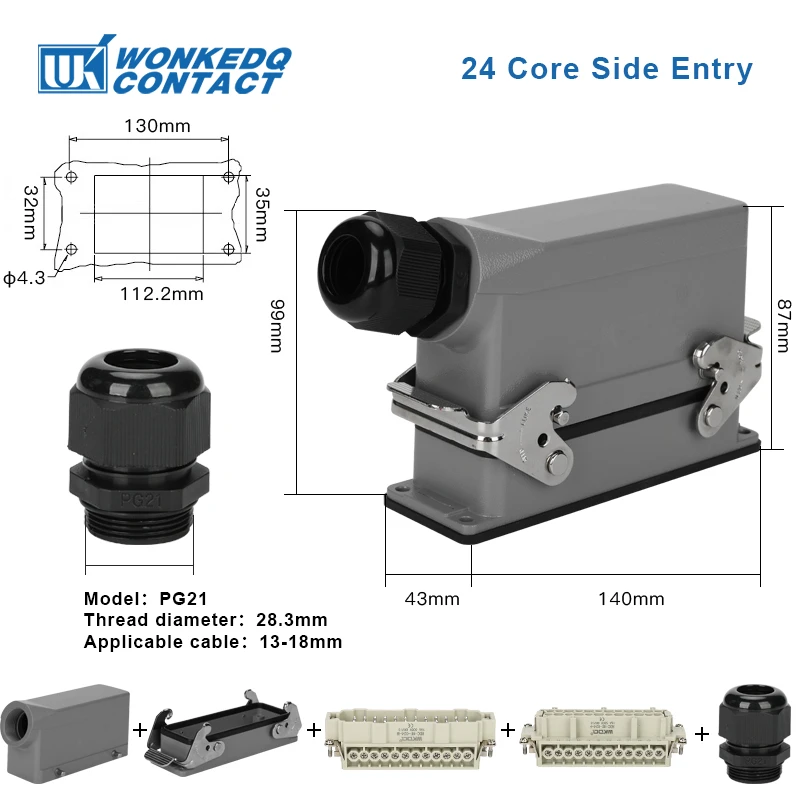

7		Entrada lateral	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3

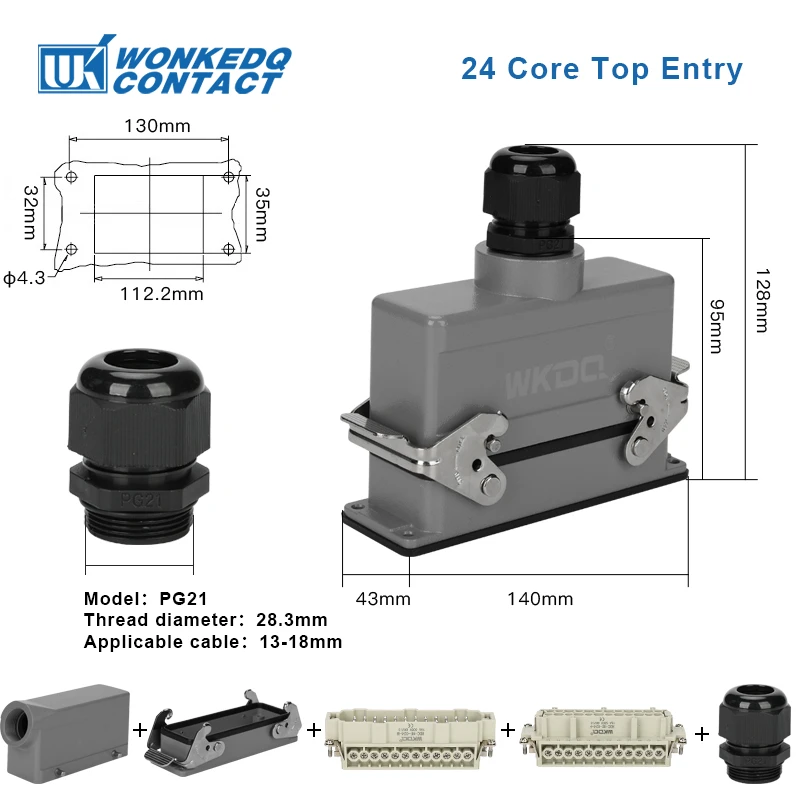

8		Entrada superior	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9		Entrada lateral	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10		Entrada superior	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
11		Entrada lateral	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12		Entrada superior	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5

2. Cheap Conectores – Outer Surface : High Temperature Powder Coating

3. Núcleo 16a 500v Conector Resistente Industrial Impermeável – Shell Material : Die Cast Aluminium Alloy

4. Hdc Ele 24 Insere a Parte Superior – Connection : Screw Connection

5. Cheap Conectores – Surface Treatment : Silver Plating

6. Núcleo 16a 500v Conector Resistente Industrial Impermeável – Connecting Pin Material : Copper

7. Hdc Ele 24 Insere a Parte Superior – Voltage : 500v

8. Cheap Conectores – Current : 16a

9. Núcleo 16a 500v Conector Resistente Industrial Impermeável – Features : Top Line And Side Outlet

10. Hdc Ele 24 Insere a Parte Superior – Model : Hdc-he-24
